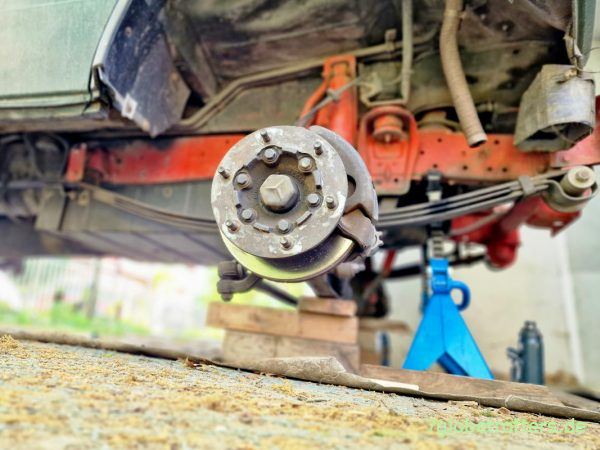

Vorderfedern aus- und einbauen Mercedes T2N

Vorderfedern aus- und einbauen Mercedes T2N

Vorbemerkung zum Einbau neuer Vorderfedern

Der Mercedes 711 hat original dreilagige Parabelfedern verbaut, die nach mehr als 30 Jahren kaum noch Federweg haben. Die Federn sind fast waagerecht und so platt, dass der Federweg nur noch bei 3 cm liegt. Dazu ist ein Federnauge gebrochen und das Wohnmobil steht schief. Also gibt es neue Federn fürs Wohnmobil.

Allerdings geht es mir in diesem Beitrag erstmal nur um die rein technische Anleitung zum Wechsel der Vorderfedern. Wieso, warum und weshalb ich welche neuen Vorderfedern ausgewählt und eingebaut habe, kommt in einem extra Beitrag. Dazu will ich aber erstmal ein paar Testkilometer mit den neuen Federn fahren.

Alternativ kann sich natürlich jeder selbst beim Federnfachmann DFF beraten und entweder neue originale oder speziell angepasste Federn anfertigen lassen. Dabei ist wichtig, die Radlasten sowie die aktuelle und die gewünschte Fahrzeughöhe zu kennen. Den Rest wie Federrate, Sprengung und Blattanzahl macht der Fachmann.

Ansonsten gibt es wie gehabt alle Infos zu Werkzeug, Material und Anzugsdrehmomenten für den Einbau neuer Vorderfedern ganz unten im Beitrag. Dabei braucht man für den Federwechsel am Mercedes 711 nur Standardwerkzeug. Wichtig ist jedoch ein gescheiter Abzieher für die Buchsen der Federaugen.

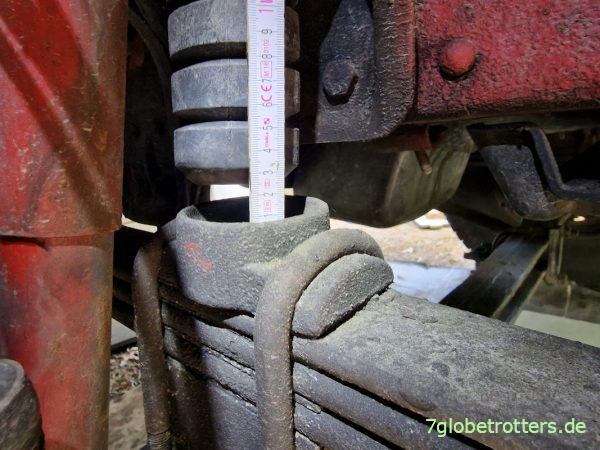

3 cm Federweg bei meinen alten Vorderfedern

3 cm Federweg bei meinen alten Vorderfedern

Vorbereitung des Federwechsels

1. Rahmen aufbocken

Für den Tausch der Blattfedern an der Vorderachse braucht man Platz. Drücke das Fahrgestell über die Achse hoch. Beim Ansetzen direkt am Rahmen müsste ich mit dem kleinen Hydraulikwagenheber einen Turm bauen, bis die Achse frei hängt.

Höher geht immer. Aber meine 60 cm hohen Unterstellböcke unter dem Rahmen reichen für das Wechseln der Vorderfedern.

2. Räder und Stoßstange abnehmen

Auch bei 60 cm Luft unter dem Rahmen haben die Räder an meinem Mercedes 711 noch Bodenkontakt. Muss die Vorderachse mit dem Wagenheber anheben, um die Räder abnehmen zu können.

Das ist die Gelegenheit für eine Prüfung der Achsschenkelbolzen auf Spiel. Denn wenn beim Wechsel der Federn sowieso die Vorderachse fast völlig gelöst wird, könnte man bei der Gelegenheit des Federnwechsels auch gleich die ganze Achse ausbauen und die Achsschenkelbolzen erneuern. Das ist dann auch nicht viel mehr Arbeit, weil nur noch Bremsschläuche, ABS-Leitungen und Lenkschubstange ab müssten.

Neben den Rädern mache ich auch die Stoßstange ab. Das Lösen von nur 4 Muttern schafft gleich wesentlich mehr Platz rund um das meist festsitzende vordere Federauge.

Rahmen aufbocken zum Wechseln der Vorderfedern

Rahmen aufbocken zum Wechseln der Vorderfedern

3. Schraubverbindungen einölen

Tränke jetzt die ganzen Schraubverbindungen an den Vorderfedern in Öl. Also nicht nur die Gewinde und Muttern, sondern auch die Durchdringungen der Bolzen an der Achse, an den Federbrieden und Federaugen. Nehme mittlerweile nicht mehr WD40, sondern so ein Mittel von Addinol, das bessere Schmiereigenschaften hat. Hab auch den Eindruck, dass die Lösung noch besser kriecht und ähnlich wie Bremsenreiniger auch Schmutz wegwäscht.

Vorderes Federauge einölen

Vorderes Federauge einölen

4. Stoßdämpfer abbauen

Theoretisch muss man die Stoßdämpfer nur unten abschrauben. Praktisch würde ich die Stoßdämpfer auf alle Fälle komplett abbauen, um die Vorderfedern zu wechseln. Sind ja nur zwei Schrauben oben und unten und schafft Platz beim Schrauben.

Kann darüber hinaus die ausgebauten Stoßdämpfer besser prüfen. Bei meinen verstärkten Stoßdämpfern ist vorn rechts die Druckstufe nach 80.000 km und 7 Jahren mit einigem Pistenanteil durch. Brauche dazu keinen Prüfstand, das merke ich beim Zusammendrücken und Auseinanderziehen der Stoßdämpfer von Hand.

Stoßdämpfer ausbauen am Mercedes 711

Stoßdämpfer ausbauen am Mercedes 711

5. Achse maximal absenken

Für das Wechseln macht es sich am besten, wenn die Vorderfedern vollkommen entspannt sind. Also muss die Vorderachse bei aufgebocktem Rahmen und abgenommenen Rädern so weit wie möglich runter. Am besten, bis die Achse nur noch in den Blattfedern hängt. Ich muss dafür die beiden Stabischrauben auch noch rausnehmen.

Entscheidend ist letztlich, wie lang die Bremsleitungen sind. Mit standardmäßigen Bremsleitungen dürfte man es nicht schaffen, die vorderen Blattfedern vollkommen zu entlasten. Ich allerdings habe da ja extra verlängerte Bremsleitungen zu den Vorderrädern eingebaut. An meinem Mercedes 711 hängt also die Achse am Ende etwa 10 cm über dem Boden.

Die Vorderachse ist nicht schwer, die kann ich an einer Seite von Hand hochheben. Da reicht ein kleiner Scherenwagenheber. Der kommt einfach weiter runter als der hydraulische Stempelwagenheber.

Ausbau der alten Vorderfeder

6. Federbügel lösen

Sicherstellen, dass die Vorderachse gut aufliegt und beim Lösen der Federbügel nicht einfach runterplumpsen oder den Wagenheber seitlich wegdrücken kann.

Die je 2 Federbügel pro Seite sind mit je 2 Schrauben von unten am Achskörper befestigt. Die Muttern müssen ab. Bei mir ist an einer Stelle entweder an der Mutter oder am Federbügel das Gewinde durch. Muss also die Flex holen. Ein Mutternsprenger wäre aber die bessere Alternative. Dann könnte ich den Federbügel wahrscheinlich sogar noch weiter verwenden.

Drücke zum Lösen der abgeschraubten Federbügel von unten mit dem Wagenheber ein bisschen an der Feder. Vorsicht aber mit dem Gewinde der Federbügel.

Unter der Vorderfeder sitzen bei mir seit 7 Jahren noch die beiden Stahlplatten für die Höherlegung. Muss die Unterlegklötzer am Herzbolzen nach oben rausziehen.

Der Herzbolzen selbst ist nur in die Achse gesteckt. Klemmt aber trotzdem. Rostlöser und Cobra helfen.

7. Feder am hinteren Federbock lösen

Vorsicht mit den Schlüsselweiten am Federbock. Die Muttern rechts sind bei meinem T2N Schlüsselweite 19, links SW 18. Da guckt man erstmal dumm, wenn man da mit dem Schlagschrauber und einer 19er Nuss rangeht und die 18er Mutter rundlutscht.

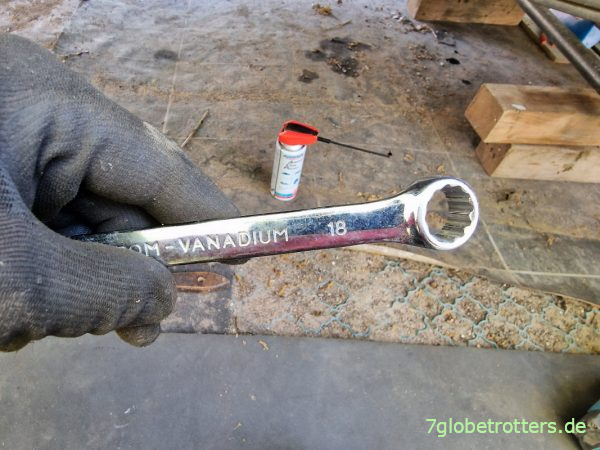

SW 18 am hinteren Federbock

SW 18 am hinteren Federbock

Theoretisch reicht es, am hinteren Federbock die beiden Muttern an der Lasche abzuschrauben, die Laschen abzunehmen und den Federbolzen nebst Buchsen herauszuziehen. Das geht bei mir ohne Abzieher oder besonderes Werkzeug.

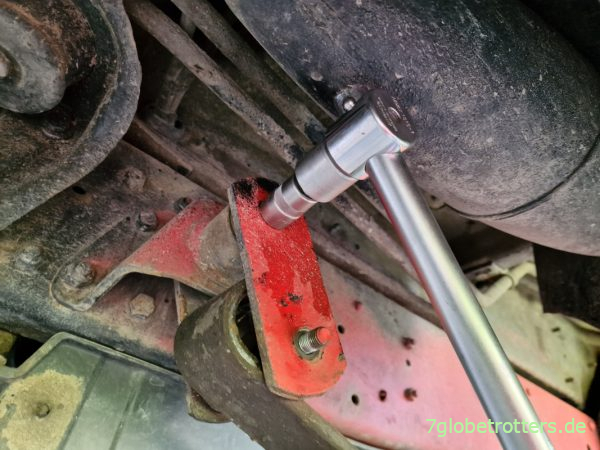

Vorderfeder am hinteren Federbock lösen

Vorderfeder am hinteren Federbock lösen

Falls die Buchsen jedoch fest auf den Schrauben sitzen, hilft ein Abzieher. Alternativ alle 4 Schrauben des hinteren Lagerbocks vom Rahmen lösen und die Feder später mit dem kompletten Federgehänge abnehmen. Draußen kann man dann die Bolzen rausprügeln. Aber wie gesagt, ein Abzieher erledigt das viel eleganter und vor allem zerstörungsfrei.

Beim Ausbau der am Federauge gebrochenen Vorderfeder meines Mercedes 711 gibt es aber keine Probleme mit festsitzenden Buchsen.

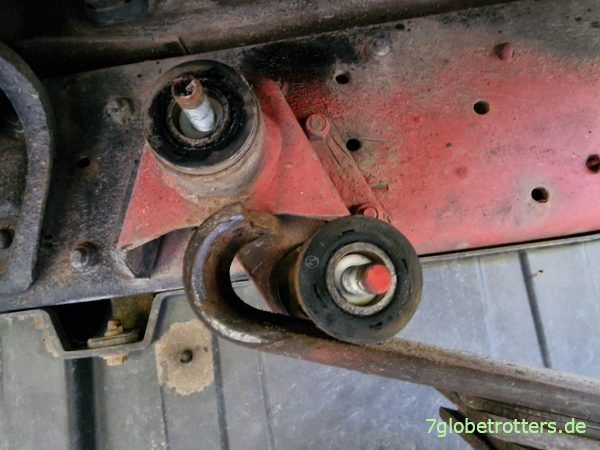

Am Federauge gebrochene Vorderfeder

Am Federauge gebrochene Vorderfeder

8. Feder vom vorderen Federbock lösen

Die Mutter SW 27 am vorderen Federbock ist mit 345 Newtonmeter angezogen, aber der Schlagschrauber macht das ohne Probleme.

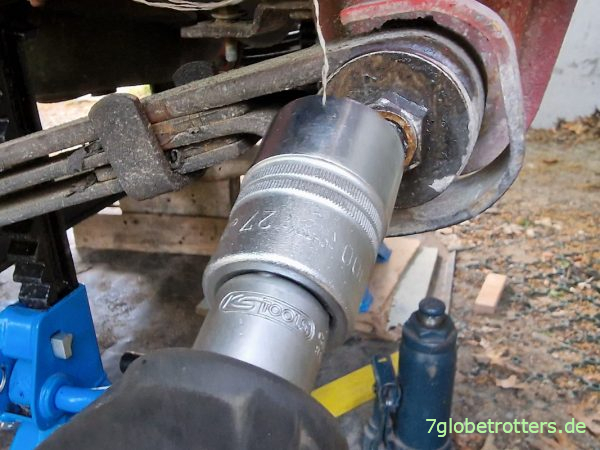

Vorderes Federauge SW 27 lösen

Vorderes Federauge SW 27 lösen

Schwieriger ist das Abziehen des Federauges vom vorderen Federbock. Also bei mir geht das nur mit Abzieher. Und zwar mit einem richtigen Abzieher, keinem Spielzeug.

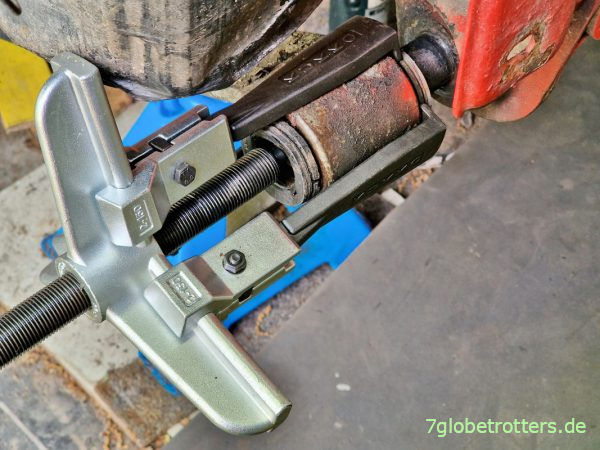

Federauge der Vorderfeder von der Buchse abziehen

Federauge der Vorderfeder von der Buchse abziehen

9. Vorderfeder herausnehmen

Die Vorderfeder ist an 3 Stellen fixiert: Am hinteren Lagerbock, an den Federbriden und am vorderen Lagerbock. Dazu ragt der Herzbolzen ein Stück in den Vorderachskörper rein. Das sollte jetzt alles abgeschraubt sein.

Wenn sich die Vorderfeder nicht ausbauen lässt, klemmt noch ein bisschen der Rost. Aber wenn alles lose ist, lässt sich die Feder rausnehmen. Vorsicht aber mit den Brems- und ABS-Leitungen.

An der gebrochenen Vorderfeder rechts schraube ich mal den Herzbolzen raus. Die schlappe Feder kann ich mit einer Hand zusammendrücken. Mit einer neuen Feder würde ich das nicht probieren wollen.

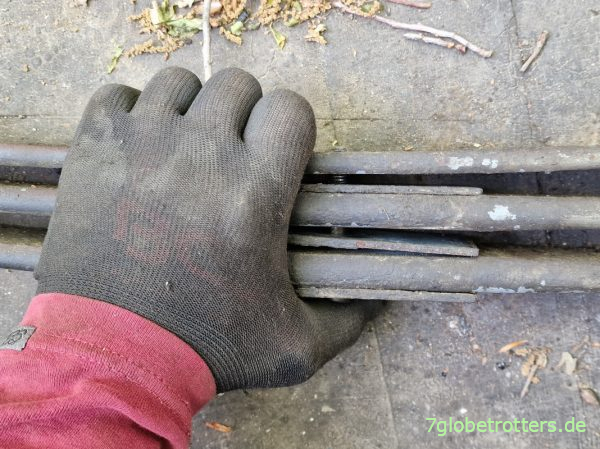

Schlappe Vorderfeder am Mercedes 711

Schlappe Vorderfeder am Mercedes 711

Federn und Buchsen prüfen und erneuern

10. Buchsen prüfen

Am hinteren Federauge sind im Federgehänge 2 Gummibuchsen mit Abstandsstück und Abstandsrohr verbaut. Die Federbuchsen aus Gummi dürfen nicht bröselig oder rissig sein und der Federbolzen auch nicht zu viel Spiel haben. Wenn die Buchsen verschlissen sind, hart und spröde sind oder wegen zu viel Spiel klappern, gleich neue Teile bestellen. Die gehen zwar noch. Aber bei mir gibt es einmal alles neu.

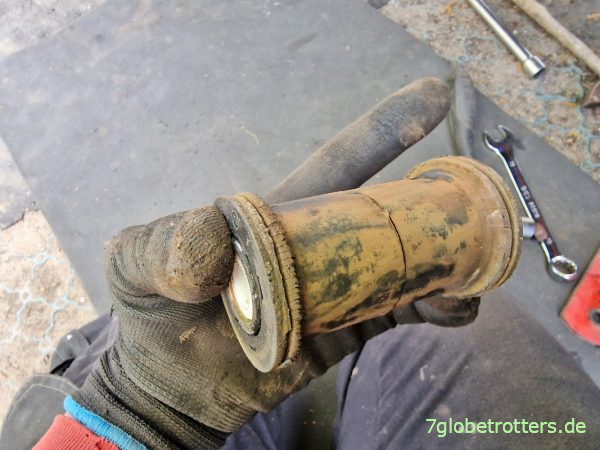

Federbuchsen prüfen

Federbuchsen prüfen

11. Vorderfeder Mercedes T2N prüfen

Der Punkt, die Vorderfeder zu prüfen, entfällt bei mir. Ich baue die Federn ja aus, um die zu wechseln. Aber wenn nur die Buchsen erneuert werden müssen, stünde jetzt eine kritische Inspektion der Federn auf Risse oder Brüche an.

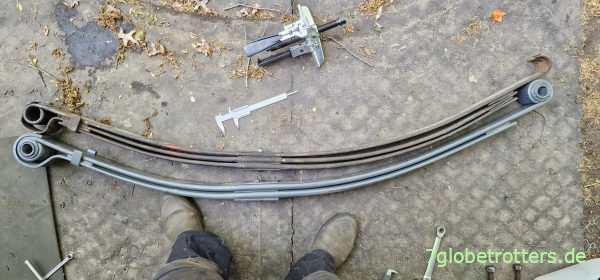

Gebrochene Vorderfeder im Vergleich zur neuen Feder

Gebrochene Vorderfeder im Vergleich zur neuen Feder

Vorderfeder einbauen

12. Buchsen einbauen

Im Werkstatthandbuch steht, dass man alle Buchsen beim Einbau ordentlich mit Gleitmittel einstreichen soll. Allerdings hält sich Mercedes bedeckt, was für ein Gleitmittel für die Buchsen am besten wäre. Nehme also Unschlitt vom Athos. Die Werkstattmönche dort schwören da drauf und stellen sich das aus irgendwelchen Tierfetten selber her. Und weil ich den Kloster-Unimog repariert habe, kriege ich auch was vom Heiligen Fett ab. Vielen Dank!

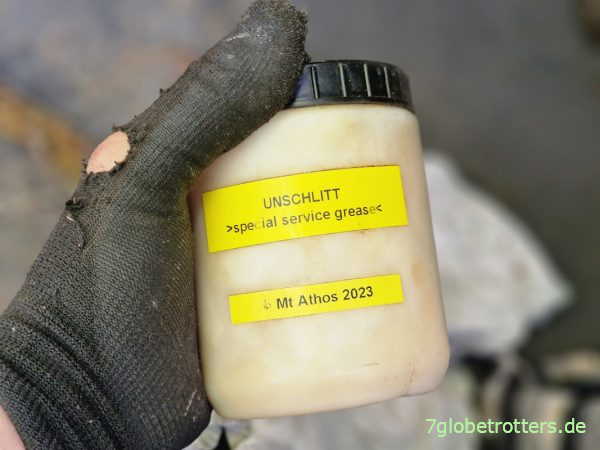

Unschlitt vom Athos

Unschlitt vom Athos

13. Vorderfeder am vorderen Federbolzen einsetzen

Das Einbauen der Vorderfedern beginnt mit dem Putzen der Federbolzen.

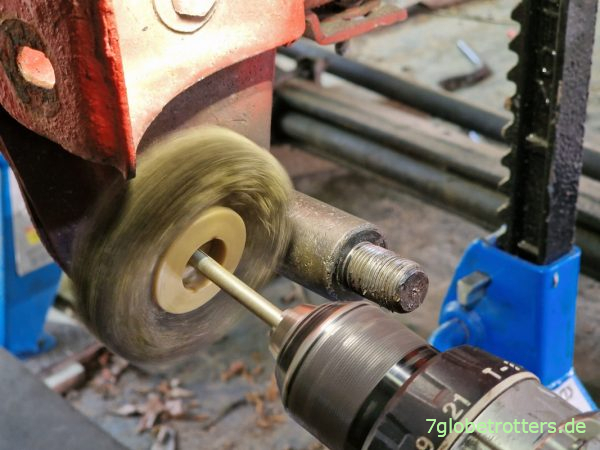

Putzen der Federbolzen

Putzen der Federbolzen

Jetzt die Vorderfedern mit neuen Hülsen und Gummis mit reichlich Fett auf den Bolzen wieder einsetzen. Zuerst vorn. Das Fett sollte säurefrei sein und sich mit Gummi vertragen.

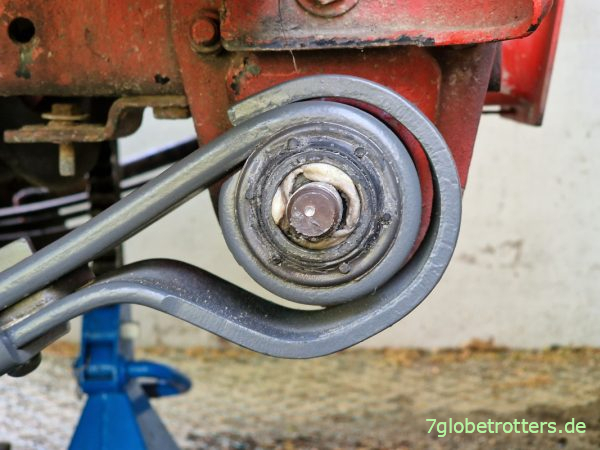

Neue Vorderfeder einsetzen

Neue Vorderfeder einsetzen

Die Buchsen dürfen nicht ausgeschlagen sein, weil dann die Federn auf den Bolzen klappern. Trotz reichlich Unschlitt kriege ich die linke Vorderfeder nur mit dem Kukko-Abzieher montiert. Mit Maulschlüssel fungiert der diesmal als Aufdrücker.

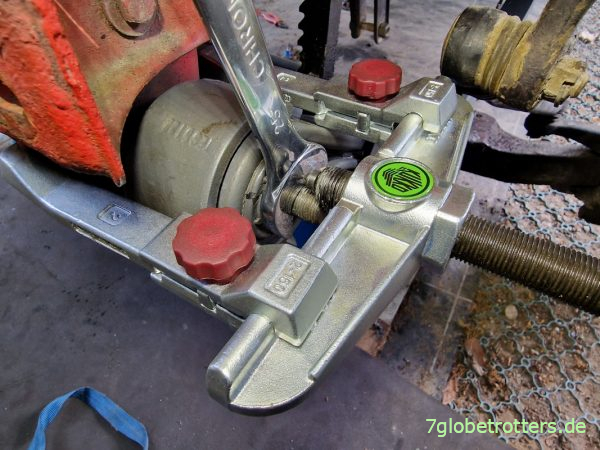

Kukko-Abzieher zum Aufdrücken der Feder einsetzen

Kukko-Abzieher zum Aufdrücken der Feder einsetzen

Ja, seit ich einen zwei- und dreiarmigen Abzieher habe, kann ich mir nicht mehr vorstellen, wie ich bisher ohne leben konnte. Muss den Kukko nur noch ein bisschen pimpen, damit ich mir nicht immer Löcher in die Maulschlüssel stanze. Wobei das ja nur der 25er ist. Den braucht kein Mensch.

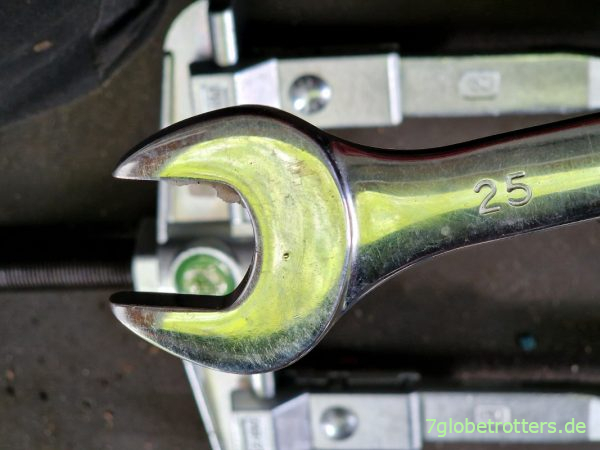

Abdruck von der Abzieherspindel am Maulschlüssel

Abdruck von der Abzieherspindel am Maulschlüssel

14. Bolzen am hinteren Federgehänge montieren

Der Bolzen am hinteren Federgehänge sitzt in einem Plastikkäfig, der wiederum von einer Stahlbuchse umschlossen ist. Erst dann kommen die Gummibuchsen.

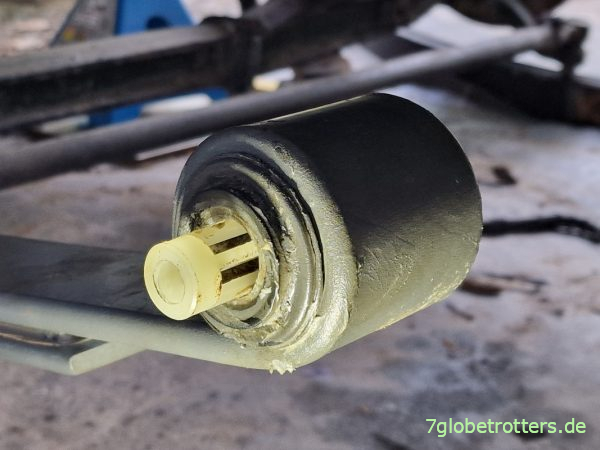

Bolzen am hinteren Federgehänge montieren

Bolzen am hinteren Federgehänge montieren

Vor dem Wechseln der Federn hatte ich am meisten Bammel, dass ich die neue Feder aufgrund der größeren Spannung nicht eingebaut kriege. Aber die Laschen am hinteren Federbock sind in einem gewissen Rahmen flexibel. Und die letzten paar Millimeter macht der Wagenheber.

Probleme beim Vorderfeder einsetzen am hinteren Federauge

Probleme beim Vorderfeder einsetzen am hinteren Federauge

Original sind die Bolzen am Federgehänge übrigens bei mir ohne Unterlegscheiben montiert. Das lasse ich so. Aber die Schrauben bekommen vorschriftsmäßig neue Sicherungsmuttern. Muss da jetzt allerdings aufpassen, denn die Schraubenköpfe sind Schlüsselweite 18, die neuen Muttern SW 19.

Neue Sicherungsmuttern für die Federaufhängung

Neue Sicherungsmuttern für die Federaufhängung

15. Herzbolzen einfädeln

Die Vorderfeder wird dadurch fixiert, dass der Herzbolzen in ein passendes Loch im Achsgehäuse eingefädelt wird. Den Herzbolzen der ersten Vorderfeder einzubauen ist einfach. Grob anvisieren, die Achse mit dem Wagenheber sanft hochdrücken, und schon rutscht der Herzbolzen dahin, wo er hin soll.

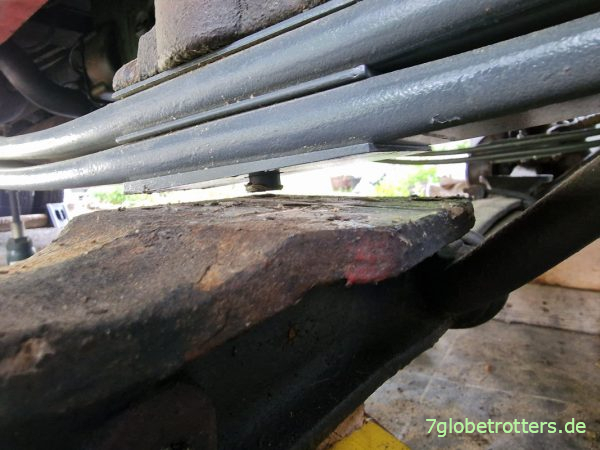

Herzbolzen an der Vorderachse einfädeln

Herzbolzen an der Vorderachse einfädeln

Allerdings tut sich der zweite Herzbolzen schwer. Und von Hand bewege ich die eingebaute Vorderfeder am Mercedes 711 keinen Millimeter. Erst ein Ratschengurt zwischen den Federn bringt das bisschen Zugkraft, damit der Herzbolzen auch noch auf dieser Seite im Achskörper einrastet.

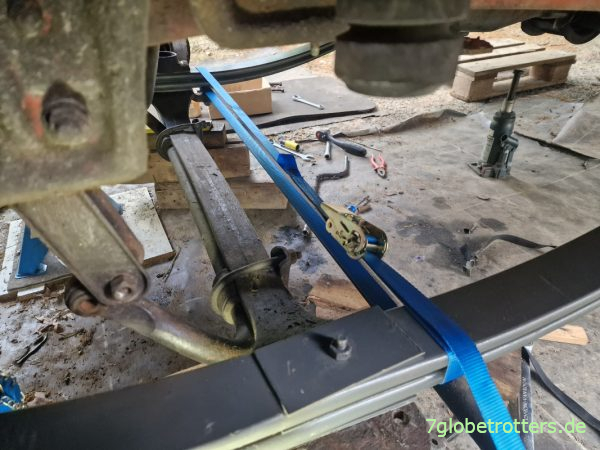

Herzbolzen der Vorderfeder am Achskörper einbauen

Herzbolzen der Vorderfeder am Achskörper einbauen

16. Federbriden montieren

Da bei mir die Unterlegplatte wegfällt, brauche ich auch neue Federbügel M14 mit 70,7 mm Innenabstand.

Neue Federbriden an der Vorderachse montieren

Neue Federbriden an der Vorderachse montieren

An den Federbriden neue Muttern verwenden und auf Drehmomente achten. Meine Federbügel sind M14. Also 140 Nm. Es gibt aber bei den kleinen Vorderachsen wie beim Mercedes 609 auch Varianten mit schwächeren Federbügeln M12. Entsprechend ist auch das Drehmoment niedriger.

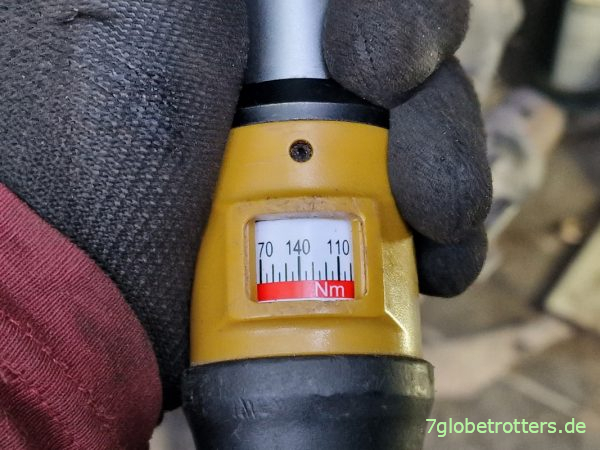

140 Nm für Federbügel M14 an den Vorderfedern

140 Nm für Federbügel M14 an den Vorderfedern

17. Stoßdämpfer und Stabilisator einbauen

Der Stoßdämpfereinbau ist nach dem Wechsel der Vorderfedern die leichteste Übung. Eine Schraube oben, eine Schraube unten. Fertig. Nehme unten am Achskörper Schrauben der Festigkeitsklasse 10.9 und ordentliche Abstandshalter. Die Schrauben sind gerade bei den verstärkten Stoßdämpfern hoch belastet, können sich auch mal lösen oder gar abreißen.

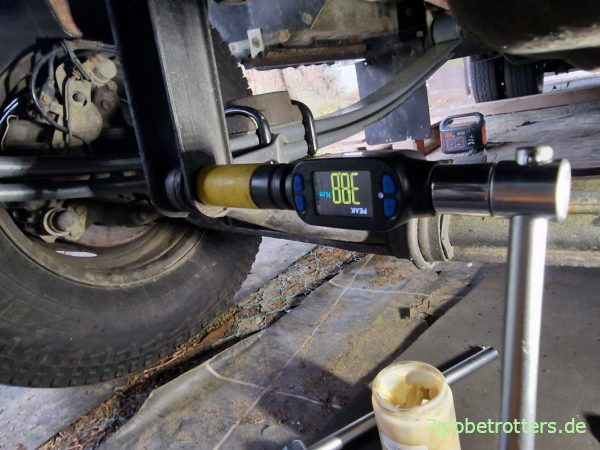

Dann noch die Stabilisatoren montieren.

Kontrollen und Nacharbeiten beim Federwechsel

18. Räder montieren

Wenn nach dem Einbau neuer Vorderfedern alles wieder montiert ist, kontrolliere ich alle Schrauben mit dem Drehmomentschlüssel und prüfe das ganze Fahrwerk. Montiere dann die Räder und als letztes die Stoßstange.

Räder montieren nach dem Federwechsel

Räder montieren nach dem Federwechsel

19. Spur vermessen

Beim Wechsel der Vorderfedern ist ja vorn das gesamte Fahrwerk auseinander. Nach dieser Aktion sollte man schon mal die Spur vermessen und gegebenenfalls die Spurstange neu einstellen. Grobe Fehler kann man durch selber messen rauskriegen.

Besser ist eine richtige Fahrwerksvermessung. Das mache ich aber erst, nachdem sich das Fahrwerk auf einer ausgiebigen Testfahrt gesetzt hat und noch mal alle Schraubverbindungen kontrolliert sind. Schließlich habe ich an der Vorderachse durch den Wechsel der Federn jetzt 10 cm mehr Bewegungsfreiheit.

Freier Federweg nach dem Einbau neuer Vorderfeder

Freier Federweg nach dem Einbau neuer Vorderfeder

Vorderfeder erneuern: Infos

Das hier ist erst mal nur die Dokumentation mit der Anleitung für das Ausbauen und Einbauen der Vorderfedern am Mercedes 711. Das ist ja unabhängig davon, welche Federn man konkret einbaut. Habe mir natürlich (nach ausgiebiger Beratung vom Federnfachmann) spezielle Vorderfedern eingebaut. Bin auch schon ziemlich zufrieden mit Sprengung, Federweg und Höhenentwicklung an der Vorderachse. Test und Fahrbericht reiche ich nach dem Sommer nach.

Werkstatthandbücher

  • [1] Neue Transporter 507 D-814D (T2), Einführungsschrift für den Kundendienst, Stuttgart 1986
  • [2] Werkstatthandbuch, Federung T2N, 32-0050 Vorderfeder aus- und einbauen

Ersatzteile Vorderfeder

Original sind die Vorderfedern links und rechts unterschiedlich. Neue Federn würde ich immer auf die konkreten Radlasten im beladenen Wohnmobil abstimmen (lassen).

  • Originale Vorderfeder Fahrerseite als Dreiblatt-Parabelfeder (A6693200702)
  • Originale Vorderfeder Beifahrerseite als Dreiblatt-Parabelfeder (A6693200602)
  • Buchse Feder an Federbock vorn+hinten A6673220350 (Pro Seite 8 Stk.): Klick
  • Meine neuen Federn sind nach Beratung individuell vom Federnfachmann angefertigt (DFF): Klick

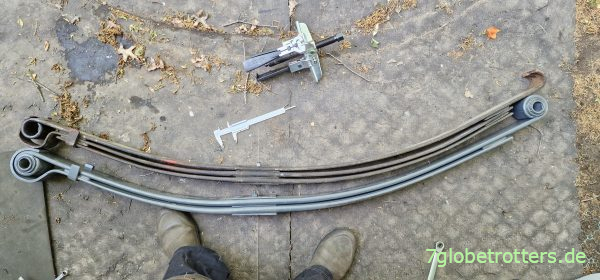

Ersatzteile Vorderfeder am Mercedes 711

Ersatzteile Vorderfeder am Mercedes 711

Ersatzteile Hinterfeder

Die Ersatzteile für die Hinterfedern schreibe ich mal mit dazu. Hinten kommt es aber auf die Federrate an. Die Nummern der Hinterfedern müssen mit dem ALB-Regler korrespondieren und stehen auf dem Prüfschild im Handschuhfach.

  • Hinterfeder Vierblatt A6673203706
  • Gummilager Hinterfeder A6673200044
  • Härtere Hinterfeder mit zwei Zusatzblättern A6703203906

Werkzeug für das Wechseln der Vorderfeder

Eigentlich lässt sich das Wechseln der Vorderfedern mit Standardwerkzeug realisieren. Kann mir allerdings nicht vorstellen, dass man die Federn ohne passenden Abzieher von den Buchsen kriegt. Hab’s jedenfalls mit ordentlich Manpower versucht und bin gescheitert.

  • Sprühbares Reinigungs- und Schmiermittel (Addinol Care Protect): Klick
  • Hydraulischer Wagenheber (BGS 9883 für 5 t): Klick
  • 2 große Unterstellböcke mit 60 cm Höhe (BGS 3016): Klick
  • Scherenwagenheber, Hölzer oder kleine Unterstellböcke für die Vorderachse
  • Satz großer Maul/Ring-Schlüssel mit SW 17, 18, 19, 22, 27 (BGS 9290): Klick
  • Nüsse 17, 18, 19, 21, 22, 27 (die größeren in 3/4-Zoll)
  • Akku-Schlagschrauber ist cool, aber es geht auch ohne (Makita DTW701Z): Klick
  • Abzieher für das Federauge (Kukko 30-2-S oder größer): Klick
  • Drehmomentschlüssel (Proxxon 320): Klick

Anzugsdrehmomente

Die Anzugsdrehmomente habe ich hoffentlich richtig aus dem Werkstatthandbuch Federung T2N abgeschrieben (32-0050 Vorderfeder aus- und einbauen).

  • Herzbolzen: 42 Nm
  • Federbügel M14: 140 Nm
  • Briden der kleinen Vorderachse M12: 110 Nm
  • Muttern am Federgehänge hinten: 95 Nm
  • Mutter SW 27 am Federbolzen vorn: 325 Nm
  • Stoßdämpferkonsole an Längsträger: 93 Nm
  • Stoßdämpfer an Konsole und Achskörper: 120 Nm
  • Drehstab, vorn, an Lasche: 95 Nm
  • Drehstablasche an Konsole: 80 Nm
  • Drehstabkonsole an Längsträger: 45 Nm
  • Drehstabkonsole an Fahrerhauskonsole: 95 Nm
  • Drehstab an Vorderachskörper M8: 20 Nm / M10: 45 Nm
