Übersicht Kukko-Abzieher: Unterschiede im Katalog verstehen

Studienergebnisse sowie Übersichtstabelle mit Unterschieden der Kukko-Abzieher im Katalog und einer Bewertung der Vor- und Nachteile.

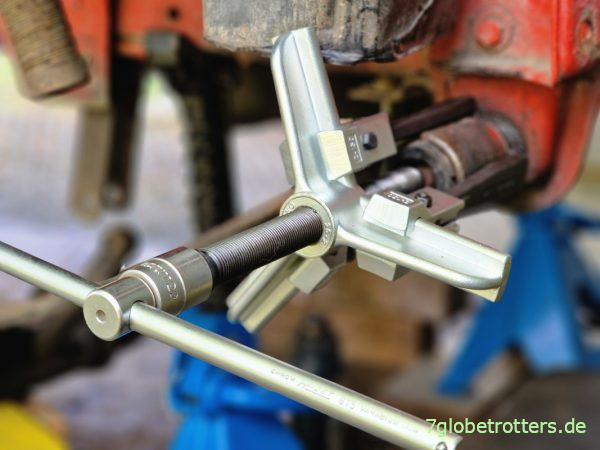

Übersicht Kukko-Abzieher mit Unterschieden im Katalog

Übersicht Kukko-Abzieher mit Unterschieden

Abzieher machen den Unterschied

Ein guter Abzieher macht den Unterschied zwischen Bastler und Schrauber. Klar, ich versuche zuerst, Probleme mit Bastelabziehern und/oder Manpower zu lösen. Hab ja zum Glück genug kräftige Gehilfen. Aber auch Bedenken, unter einem aufgebocktem LKW zu viert mit schweren Brecheisen zu arbeiten.

Bin also beim Ausbau der Vorderfedern erstmal gescheitert bzw. hab eingesehen, dass ich wieder einmal meine Möglichkeiten mit einem neuen Abzieher aufstocken muss. Hatte früher schon mal einen Kukko-Abzieher in der Hand und war begeistert. Also Kukko. Will ja schließlich nicht nur mit Werkzeug arbeiten, das mir mein Großvater hinterlassen hat, sondern auch selbst mal was aus dieser Liga weitergeben.

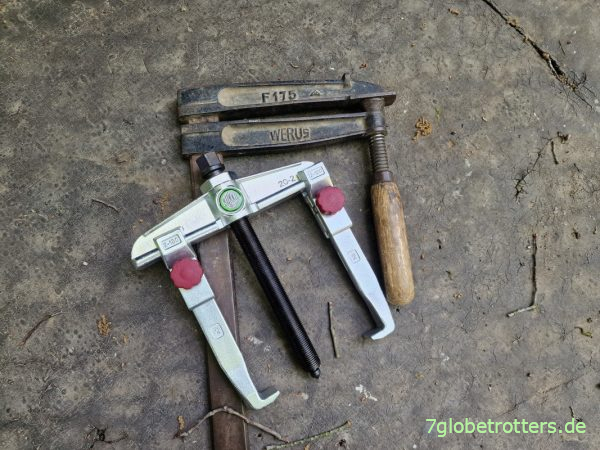

Werkzeug zum Weitergeben

Werkzeug zum Weitergeben

Muss dazu aber erst mal den passenden Abzieher für mein Problem finden. Und das ist gar nicht so einfach. Solche Abzieher werden halt von Profis für Profis gemacht. Da habe ich es als Quereinsteiger echt schwer bis zum Qualitätsprodukt, bei dem bis zum Umreifungsband alles passt.

Mein erster Kukko-Abzieher

Mein erster Kukko-Abzieher

Welcher Abzieher ist der richtige?

Dennoch hätte ich mir das leichter vorgestellt und wollte meinen Abzieher direkt unterm Bus bestellen. Da kenne ich schon die richtige Firma für Abzieher. Aber mit diesem Abzieherchaos eines einzigen Herstellers hatte ich nicht gerechnet. Naja, wobei das ja gar kein Chaos ist. Nennen wir es mal Abziehervielfalt. Aber da sind schon auf der Startseite 21 verschiedene Produkte aufgeführt.

Nur steht immer derselbe Beschreibungstext für die Abzieher dabei: „2-armiger Universal-Abzieher mit gleitenden, immer parallelen Abzugshaken“. Sowas regt mich auf. Wobei, halt. Wenn ich runterscrolle, gibt es auch „Universal-Abzieher mit gleitenden, immer parallelen Abzugshaken“. Das sind die dreiarmigen Abzieher. Der erste Unterschied ist gefunden.

Trotzdem, ein Chaos für den Laien, der bei der Reparatur nicht weiterkommt und sich genau jetzt einen passenden Abzieher kaufen muss. Wenn man dann aber auf einen Abzieher klickt, sind das jeweils Produktreihen, hinter denen wiederum 5 bis 10 verschiedene Abziehertypen stecken. Kukko muss doch mindestens 100 verschiedene Abzieher verkaufen. Doch welcher passt bei mir?

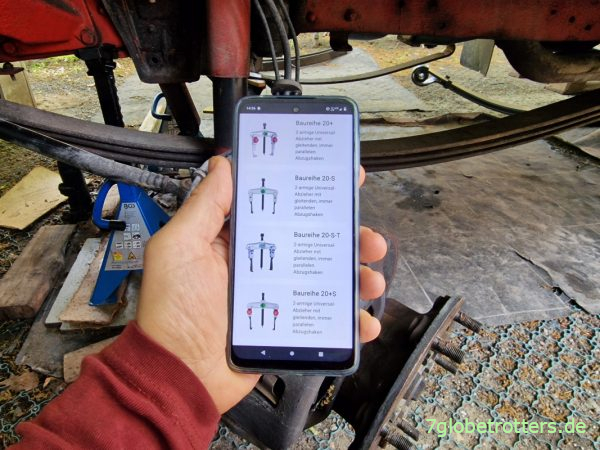

Produktauswahl und Unterschiede der Kukko-Abzieher

Produktauswahl und Unterschiede der Kukko-Abzieher

Das wird nichts am Handy. PC hochfahren. Katalog downloaden. Titelbild und 212 Seiten schrecken zwar ab, aber ich hab 5 Kinder und keine Angst vor großen Aufgaben. Fange also ohne zu zögern eine Übersichtstabelle aller im Kukko-Katalog empfohlenen Außenabzieher (S.12) an und tippe die technischen Daten in meine Tabelle. Aha, nach den ersten 30 Abziehern wird die Sache klarer.

Vergleich der verschiedenen Kukko-Abzieher

Verstehe langsam die Produktterminologie der verschiedenen Abzieher. Das ist wie bei Mercedes. Am Anfang sagt einem 710, 911 oder 1113 überhaupt nichts. Seit ich aber das Prinzip der LKW-Typen verstanden habe, ist die Sache klar. Muss also auch bei Kukko nur dahinter kommen, was welche Bezeichnung welchen Abziehers bedeutet und was die Unterschiede der Abzieher sind.

Ich frage mich nur, ob ich besonders schwer von Kapee bin, oder ob die Profis extra solche profihaften Bezeichnungen der Abzieher wählen, damit sie unter sich bleiben. Doch ich will jetzt endlich auch in die Gruppe der Abzieher-Versteher und vor allem auch der Abzieher-Haber gehören. Was heißt, ich will. Ich muss. Und zwar schnell.

Muss also lernen, lernen und nochmals lernen. Und dabei hilft mir immer, einen Text zu diktieren. Dann merke ich mir die Unterschiede der verschiedenen Kukko-Abzieher besser. Irgendwie weckt sowas meinen Ehrgeiz, die Unterschiede der Abzieher zu verstehen. Also los, denn ich kann den Bus nicht ewig zerlegt draußen stehen lassen.

1. Innen- oder Außenabzieher?

Die Lage der Greifhaken bei Kukko-Abziehern ist eigentlich völlig egal. Nahezu bei allen Abziehern lassen sich die Greifarme umdrehen, sodass man jeden Abzieher entweder als Innenabzieher oder Außenabzieher einsetzen kann.

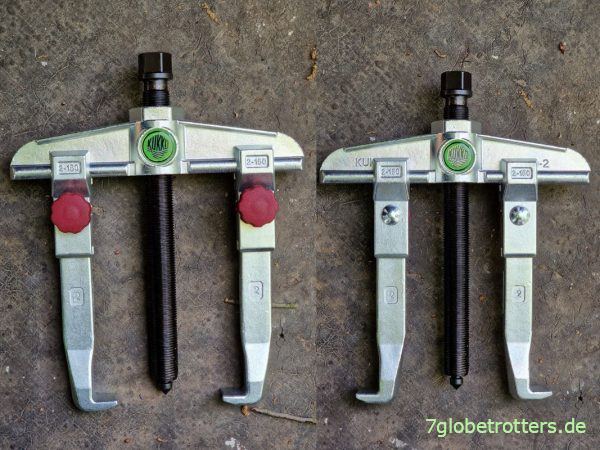

Keine Unterschiede Innen- oder Außenabzieher Kukko

Keine Unterschiede Innen- oder Außenabzieher Kukko

Der modulare Aufbau der Abzieher mit verstell- und drehbaren Greifarmen ist schon mal ein Pluspunkt. Da muss ich mich nicht auch noch drum kümmern.

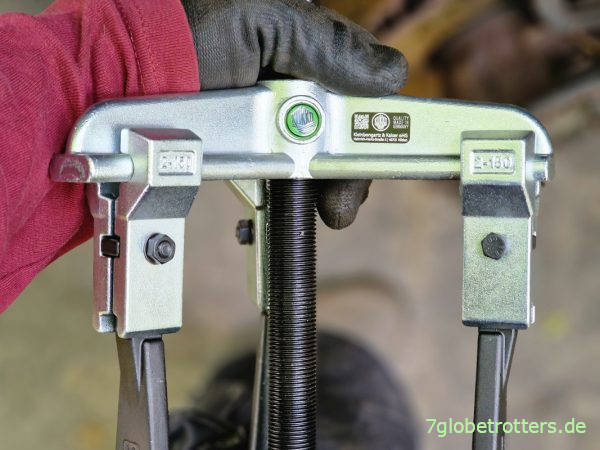

Modularer Aufbau der unterschiedlichen Kukko-Abzieher

Modularer Aufbau der unterschiedlichen Kukko-Abzieher

2. Zwei- oder dreiarmiger Abzieher?

Hauptunterschied der verschiedenen Abzieher ist die Anzahl der Abzieherarme. Die einfacheren Abzieher haben 2 Arme. Das sind die Baureihen 2 oder 20. Diese Abzieher haben den Riesenvorteil, dass die nicht nur preiswerter, sondern auch wesentlich leichter zu verstauen und flexibel in der Anwendung sind. Aber es greifen eben nur 2 Arme.

Die besseren (und teureren) Abzieher haben 3 Arme. Das ist bei Kukko die Abzieherbaureihe 30. Diese 3-armigen Geräte ziehen Zahnräder oder eben Federaugen wesentlich sanfter und gleichzeitig mit mehr Kraft von einer Welle oder eine. Bolzen runter. Nachteil ist, dass die Geräte echt monströs sind. Sieht man ja schon an den Kartons.

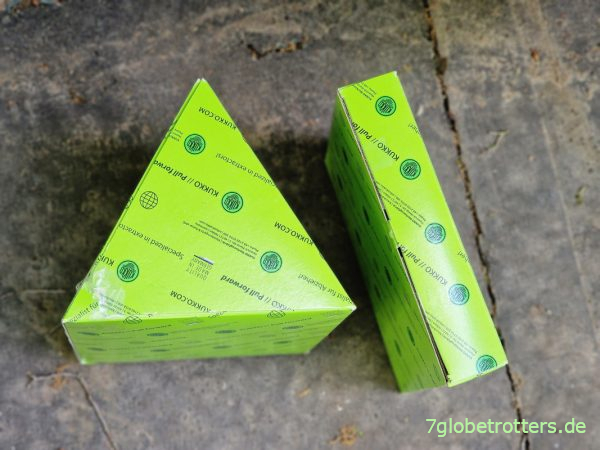

Unterschiede 3-armiger und 2-armiger Abzieher

Unterschiede 3-armiger und 2-armiger Abzieher

Allerdings würde ich mittlerweile empfehlen, lieber nur einen dreiarmigen Abzieher zu kaufen und eine zu den Greifarmen passende, 2-armige Traverse dazu. Denn durch den modularen Aufbau lassen sich Spindel und die Greifarme mit derselben Nummer beliebig austauschen.

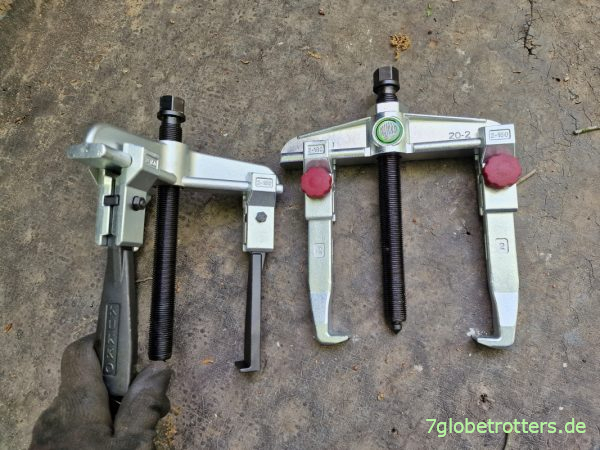

3-armiger und 2-armiger Abzieher von Kukko im Vergleich

3- und 2-armiger Abzieher von Kukko im Vergleich

3. Spannweite des Abziehers

Kukko bietet jede Abzieherbaureihe mit verschiedenen Spannweiten an. Vor allem der Maximalwert zeigt, wie weit sich die Greifarme auseinanderziehen lassen. Das ist der entscheidende Wert, da sich die Greifarme aller Abzieher flexibel bis in die Mitte verschieben lassen. Die Minima sind also fast alle ähnlich.

Vorteil der Abzieher mit der größten Spannweite ist die extreme Flexibilität. Mit der Spannweite steigt zudem die Zugkraft des Abziehers und das anwendbare Drehmoment der Spindel.

Nachteile hoher Abzieherspannweiten sind aber Größe, Gewicht und Kosten sowie Unhandlichkeit bis Unbrauchbarkeit in engen Einbausituationen.

Unterschiedliche Spannweiten der Kukko-Abzieher

Unterschiedliche Spannweiten der Kukko-Abzieher

Je höher die zweite Zahl hinter der Produktbezeichnung ist, umso größer ist die Spannweite. Wenn ich mir meine Tabelle so anschaue, gilt die Größensortierung 1-10-2-20-3-30-4-40-5. Allerdings frage ich mich schon, warum Kukko nicht gleich die Spannweite in Millimeter in die Produktbezeichnung integriert.

Ich finde, dass man eine Riemenscheibe schon mal runterziehen können muss. Für Anwendungen darüber fehlt mir als Hobbyschrauber ein bisschen die Vorstellungskraft. Irgendwann ist dann auch mal Schluss mit lustig. Und die Bremstrommel der Hinterachse kriege ich so runter.

4. Spannhöhe und Greifarmlänge

Die Greifarme der Kukko-Abzieher sind so konstruiert, dass die sich mit Zwischenstücken beliebig verlängern lassen. Trotzdem lohnt es sich, bei der Auswahl des richtigen Abziehers auf die Unterschiede der Spannhöhe zu achten.

Bin hier mit meinen 16 cm Spannhöhe schon das erste Mal an Grenzen gestoßen. Denn den Abzieher kann man nämlich auch zum Ausdrücken von Wellen oder Gummibuchsen benutzen. Dann brauche ich aber mehr Bauhöhe.

Spannhöhe der Kukko-Abzieher

Spannhöhe der Kukko-Abzieher

5. Mit oder ohne Schnellverstellung?

Eine Produktbezeichnung der Abzieher mit + hinter der zweiten Zahl zeigt die Schnellverstellung per roter Rändelschraube. Damit kann man die Abzieherarme werkzeuglos verstellen und fixieren. Die Abzieher ohne das + lassen sich zwar genauso verstellen, aber eben nur mit zwei 10er Schlüsseln fixieren.

Nachteil der Schnellverstellung ist, dass die ein bisschen mehr Platz wegnimmt. Hab ja beide Varianten mit und ohne Schnellverstellung und finde die kleine Rändelschraube schon deutlich praktischer und wesentlich kleiner als in den (gerenderten?) Produktbildern. Der rote Kunststoff nimmt aber schnell die Farbe schwarzöliger Finger an.

Greifarme mit und ohne Schnellspannung

Greifarme mit und ohne Schnellspannung

6. Unterschiede der Hakengröße

Und dann gibt es noch einen Unterschied der Hakengröße der Kukko-Abzieher, der in der Praxis sehr relevant ist. Die Standardgreifhaken sind aus Aluminium und auf der Unterseite 10 mm dick. Brauche dadurch hinter dem abzuziehenden Wasweißich mindestens 10 Millimeter Platz.

Abzieher mit -S im Namen haben besonders schmale Haken. Schmal ist eigentlich der falsche Begriff, denn die Haken sind mit 32 mm sogar breiter als die Standardhaken mit 24 mm. Aber die Tiefe beträgt eben nur 5 statt 10 mm. Die sind also dünner.

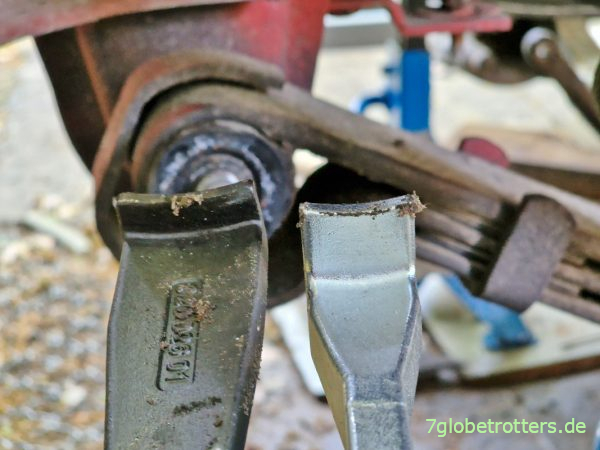

Unterschiede der Hakengröße am Abzieher

Unterschiede der Hakengröße am Abzieher

Und dann gibt es noch Abzieher mit der Bezeichnung -S-T und extrem schmalen Haken. Davon habe ich keinen, das kann ich nicht nachmessen. Aber ich vermute mal noch hochwertigeres Material mit 24 mm Breite und 5 mm Tiefe für besonders enge Situationen.

7. Mechanische oder hydraulische Spindel?

Normalerweise haben alle Abzieher eine mechanische Spindel per Feingewinde. Wenn die Produktbezeichnung der Abzieher mit B endet, wird zusätzlich eine fetthydraulische Spindel mitgeliefert.

So eine kleine Hydraulik hat den Vorteil höherer Abzugskräfte bei leichterer Bedienung. Als Nachteil empfinde ich, dass man mit Fetthydraulik auch viel kaputt machen kann, weil das direkte Gefühl fehlt. Nee, bei mir kommt das einzige Fett an die mechanische Abzieher-Spindel.

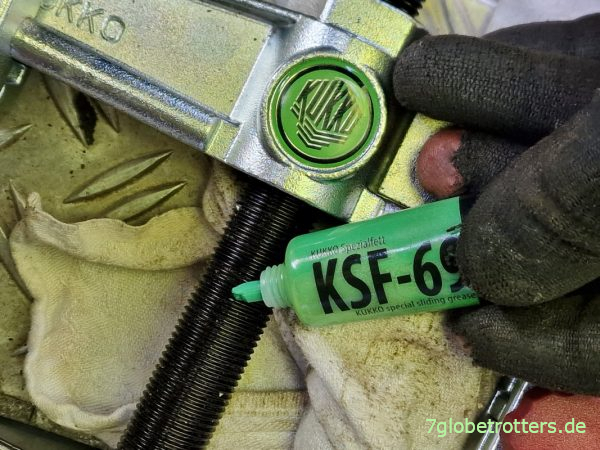

Fett an der mechanischen Abzieher-Spindel

Fett an der mechanischen Abzieher-Spindel

Meine Abzieher-Übersichtstabelle

So ein Text und erst recht eine Tabelle hilft mir echt. Nach genau 30 erfassten Abziehern verstehe ich das System so halbwegs und bestelle die für mich passenden Abzieher. Ich frage mich nur immer, warum die Hersteller nicht selbst so eine Tabelle mit allen Unterschieden der einzelnen Abzieher aus dem Katalog machen.

Kukko
Typ
Abzieher Arme Weite
mm
Höhe
mm
SW Zug
t
Haken Rändel
+S
Hydr.
B
20 20-1 2 90 100 17 4,5 normal nein nein
20 20-10 2 120 100 17 4,5 normal nein nein
20 20-2 2 160 150 22 6 normal nein nein
20 20-20 2 200 150 22 6 normal nein nein
20 20-3 2 250 200 27 8,5 normal nein nein
20 20-30 2 350 200 27 8,5 normal nein nein
20 20-4 2 520 200 36 12 normal nein nein
20 20-40 2 650 300 36 12 normal nein nein
20 20-5 2 750 400-700 41 15 normal nein nein
20-B 20-2-B 2 160 150 12/22 7 normal nein ja
20-B 20-20-B 2 200 150 12/22 7 normal nein ja
20-B 20-3-B 2 250 200 12/27 10 normal nein ja
20-B 20-30-B 2 350 200 12/27 10 normal nein ja
20-B 20-4-B 2 520 200 36 15 normal nein ja
20-B 20-40-B 2 650 300 36 15 normal nein ja
20+ 20-1+ 2 90 100 17 4,5 normal ja nein
20+ 20-10+ 2 120 100 17 4,5 normal ja nein
20+ 20-2+ 2 160 150 22 6 normal ja nein
20+ 20-20+ 2 200 150 22 6 normal ja nein
20+ 20-3+ 2 250 200 27 8,5 normal ja nein
20+ 20-30+ 2 350 200 27 8,5 normal ja nein
30-S 30-1-S 3 90 100 17 3 schmal nein nein
30-S 30-10-S 3 130 100 17 3 schmal nein nein
30-S 30-2-S 3 160 150 22 5 schmal nein nein
30-S 30-20-S 3 200 150 22 5 schmal nein nein
30-S 30-3-S 3 250 200 27 7 schmal nein nein
30-S-T 30-1-S-T 3 13-90 100 30 mini nein nein
30-S-T 30-10-S-T 3 13-130 100 30 mini nein nein
30+S-T 30-1+S-T 3 13-90 100 30 mini nein nein
30+S-T 30-10+S-T 3 13-130 100 30 mini nein nein

Wahl des besten Abziehers

Hab erst überlegt, ob ich die unvollständige Übersichtstabelle mit den Unterschieden der Abzieher im Katalog überhaupt hier einstelle. Aber die Arbeit ist sowieso gemacht, und vielleicht hilft die Tabelle jemandem.

Sinnvoll sind jedenfalls die 212 Seiten im Kukko-Katalog mit Vergleichstabellen zumindest für die einzelnen Baureihen. Die Webseite hingegen ist übersichtsmäßig nicht so der Brüller, zumal man da sowieso keine Abzieher kaufen kann.

Generell würde ich für den Kauf des besten Abziehers empfehlen, eher nur (oder gleich) einen dreiarmigen zu nehmen und die zu den Greifarmen passende Traverse für den Zwei-Arm-Abzieher dazu. Dann kauft man quasi einen universellen Modulbaukasten und baut sich den jeweils passenden Abzieher.

Ansonsten spielen die Kukko-Abzieher nicht nur qualitätsmäßig, sondern auch preislich in einer anderen Liga als der ganze Hobbykram. Aber es gibt nun mal Reparaturen, die kriege ich ohne passenden Abzieher nicht hin. Mit richtigem Werkzeug aber ist ein Wechsel der Vorderfedern am Sonntagnachmittag erledigt. Und wenn ich sehe, was eine Stunde bei Mercedes kostet, kann ich noch viele Abzieher kaufen.

Vor allem aber muss ich niemanden nach einem Werkstatttermin betteln, kann am Wochenende krach- und gewaltlos vor der Haustür schrauben und habe echten Spaß beim Arbeiten mit gutem Werkzeug. Und eine Anschaffung fürs Leben ist so ein Abzieher sowieso.

Infos

  • Produktübersicht auf der Webseite: Klick
  • Kukko-Abzieher-Katalog mit 212 S.: PDF-Datei
  • Mein 3-armiger Abzieher (Kukko 30-2-S): Klick
  • Passende zweiarmige Traverse: Klick
