Elektrisches Hubbett im Wohnmobil – Technische Details
Eine der zentralen Ideen zum Ausbau war ein elektrisches Hubbett im Wohnmobil. Zusätzlich zur Beschreibung des Hubbetts in unserem MB 1124 Expeditionsmobil sollen hier noch einige technische Details sowie die Mechanik vorgestellt werden.
Technische Details für das elektrische Hubfestbett im Koffer
Optimale Platzausnutzung mit Hubbett
Beim Aufbau unseres Expeditionsmobils hab ich auf 7 m Gesamtlänge ausreichend Platz für 7 Personen geschaffen. Sowas geht nur ohne Festbetten. Und so gibt es 2 Schlafplätze auf Klappliegen in der Doka sowie 3 Schlafplätze im elektrischen Hubbett sowie nochmal 2 auf der mit Airlineschienen verschiebbaren Sitzgruppe darunter.
Das Hubbett ist elektrisch und bleibt am Tag unter der Decke im Koffer. Das ist ganz cool, weil man da gleich einen Platz für die ganzen Bettsachen hat und trotzdem die große Sitzgruppe unten drunter nutzen kann. Und so können 7 Personen im 4-m-Koffer essen, schlafen, duschen, auf Toilette gehen, kochen und sich trotzdem noch ziemlich frei bewegen.

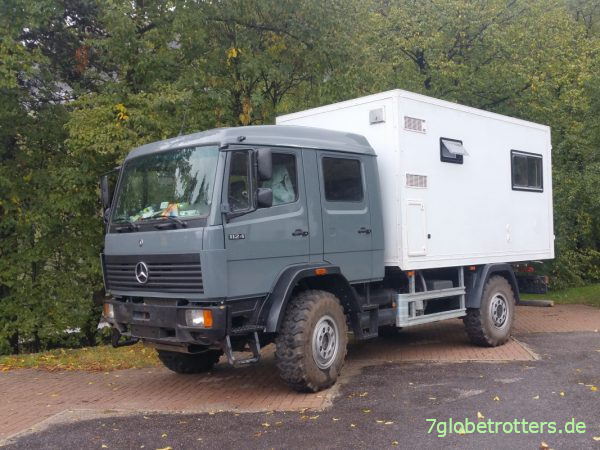

Expeditionsmobil Mercedes 1124 mit elektrischem Hubbett im Koffer
Trennbare Liegefläche im Hubbett
Zusätzlich zur allgemeinen Vorstellung des Hubbetts als Schlafebene zeigt das nächste Foto das Vorderteil des elektrischen Hubbetts. Mit dem abschraubbaren Rahmenteil lässt sich die Länge von 2 m auf 1,60 m verkürzen. Hier ist nicht nur der Unterbau und das Lattenrost bereits getrennt ausgeführt. Sondern auch die Matratze. Damit können wir im vollen Familienbetrieb im Hubbett längs schlafen und so die volle Breite von 2,15 m nutzen. Sollten dann einmal weniger Kinder mit dem Wohnmobil mitfahren, können wir das vordere Teil des Hubbetts abschrauben und quer schlafen. Damit wäre die Liegefläche auf dem Hubbett immer noch 2,20 x 1,60 m groß.
Elektrisches Hubbett im Wohnmobil von unten, Mechanik mit Zentralwelle und Gurtaufhängung
Seitenführung des Hubbetts im Wohnmobil
Im vorstehenden Foto gut zu erkennen ist die zentrale Welle. An dieser sind vorn und hinten jeweils 2 Fahrzeuggurte angeschlagen. Die Hubhöhe des Betts wird durch die Drehung der Welle eingestellt. Links neben dem Fenster ist eine von 3 Führungen für das elektrische Hubbett zu sehen. Durch diese Aluschienen mit aufgesetzten C-Profilen wird das Hubbett auch auf Pisten sicher in seiner Lage arretiert. Und zwar ohne die vertikale Flexibilität der Mechanik zu beeinträchtigen. Dafür wurden Aluprofile sind G-Profile mit 70 x 22 x 1,5 mm verwendet. Im offenen Teil des „G’s“ werden die in Kunststoffformteilen arretierten Lattenroste geführt.
Führungen für das elektrische Hubbett
Gurtaufhängung Hubbett im Wohnmobil mit zentraler Welle
Das nächste Foto zeigt ein Detail der Gurtbefestigung, die mit einem verschraubten Schiebestück erfolgt ist.
Elektrisch betätigte Gurtaufwicklung auf der Zentralwelle
Elektrischer Antrieb unter dem Hubbett
Die zentrale Welle wird über ein spezielles Getriebe von einem Getriebemotor angetrieben. Insgesamt 2 Druckschalter in der oberen und unteren Position sorgen für eine sichere Abschaltung der Mechanik. Ansonsten erfolgt die Betätigung über einen Taster im Schaltpaneel. Dadurch kann das Hubbett im Wohnmobil in jeder beliebigen Position genutzt werden. Dies ist im Wohnmobil ziemlich praktisch. Vor allem dann, wenn das Bett und der Tisch darunter gleichzeitig genutzt werden.
Hubbett – Mechanik mit Antrieb der Zentralwelle und der Gurtaufwicklung mit einem Getriebemotor
Nachteile des Hubbetts und Verbesserungen
Nun gibt es nicht viel, was man an diesem Hubbett im Wohnmobil noch verbessern könnte. Allerdings merkt man im Betrieb, dass der Elektromotor ganz schön zu arbeiten hat, um das Gewicht des Bettes sowie der Auflagen zu heben. Sicherlich könnte man einfach einen stärkeren Motor für das Hubbett einbauen.
Aber es geht noch besser. So habe ich in meinem nächsten Hubbett eine vorgespannte Zentralwelle eingebaut, die das Gewicht des Hubbetts über Zugfedern abfängt. Bei diesem Hubbett, das in einem Kastenwagen verbaut ist, benötige ich überhaupt keinen Elektromotor mehr, da das Hubbett mit Zugfedern so leichtgängig funktioniert. Auch bei der elektrischen Variante wäre eine zusätzliche Unterstützung durch Zugfedern einfach zu realisieren.
Und was noch fehlt, ist ein Aufstelldach über dem Hubbett. Denn so schön wie ein elektrisches Hubbett im Wohnmobil ist, draußen schläft es sich doch am besten.
Elektrisches Hubbett in oberer Position
Infos und Bezugsquellen zum Hubbett im Wohnmobil
- Verbaut ist ein Getriebemotor Amer AOMPI40 mit 12V/90 W/25 rpm, den scheint es aber nicht mehr zu geben.
- Dies hier wäre zum Beispiel ein vergleichbarer Getriebemotor in 24 V (aber immer auf die Drehzahl achten!): Klick
- Hier wäre noch ein anderer Getriebemotor 12V/24V mit 120 W: Klick
- Es gibt aber auch andere Varianten wie Schneckengetriebemotoren in 24 V: Klick
- Oder Rolladenmotoren (meist in 230 V): Klick
- Vergleichbare seitliche Führungen (Alu-C-Profil): Klick
