Waschmaschine Miele W1 öffnen
Detaillierte Anleitung für das Öffnen einer Miele Waschmaschine W1 durch Reparatur-Neulinge ohne Miele-Kundendienst-Abo.
Geöffnete Miele Waschmaschine W1
Anleitung zum Öffnen der Waschmaschine Miele W1
Nach der allgemeinen Problembeschreibung zu unseren Miele Waschmaschinen ist hier meine Anleitung zum Öffnen der Miele Waschmaschine W1. Hinweise und Verbesserungsvorschläge werden gerne angenommen. Und dann gibt es noch Anleitungen zum Zerlegen und Prüfen der Laugenpumpen und vor allem der unsäglichen TwinDos-Einheit.
Die Miele Waschmaschine lässt sich auch von hinten öffnen. Aber das ist ein anderes Thema. Hier geht es um die Demontage der Waschmaschine von vorn. Das Zerlegen der Waschmaschine von vorn funktioniert sogar, ohne die Maschine zu bewegen. Die geöffnete Frontplatte bietet ausreichenden Zugang zu den Laugenpumpen und der TwinDos-Einheit.
1. Vorbereitung der Waschmaschine
Tür der Waschmaschine öffnen.
Stromstecker der Waschmaschine ziehen.
Wasserhahn abdrehen.
2. Deckel der Waschmaschine abnehmen
Kunststoffabdeckungen auf den seitlichen Schrauben der oberen Abdeckung im vorderen Bereich abhebeln.
Zwei seitliche Schrauben der oberen Abdeckung im vorderen Bereich ein Stück lösen (Torx 20, 25 mm) und reindrücken. Mit der kleinen Ratsche kann man den Deckel und die Frontplatte sogar bei mehreren Geräten nebeneinander öffnen, ohne die Waschmaschine vorzuziehen. Ansonsten reicht es, die Miele Waschmaschine 10 cm vorzuziehen.
Öffnen der Miele Waschmaschine W1
Obere Abdeckung nach hinten schieben und nach oben wegnehmen. Falls der Deckel trotz gelöster Schraube noch fest ist, wird die im Foto von unten gezeigte Verriegelung noch eingerastet sein. Das Stück Plastik, in dem das Gewinde ist, muss dann links und rechts nach innen geschoben werden, um die Verriegelung freizugeben. Die Verriegelung wird geöffnet indem man die Schrauben nur anlöst und dann reindrückt.
Verriegelung für den Frontdeckel der Miele Waschmaschine W1
3. Bedienteil demontieren
Spülmittelfach rausziehen, den gelben Hebel entriegeln und den Einschub rausnehmen.
Die Schraube im Spülmittelfach rausdrehen (TX20, 12 mm).
Bedienteil demontieren Miele Maschine W1
Bedienteil nach oben entnehmen. Am besten den kleinen Nippel am Kabel lösen und das Bedienteil durch den Rahmen fummeln und hinten auf der Maschine ablegen
4. Gummidichtring Waschtrommel abbauen
Äußeren Spannring rund um den Dichtgummi abziehen.
Spannring rund um den Dichtgummi abziehen
Dichtgummi abnehmen und nach innen stecken. An der Trommel bleibt der Dichtgummi fest.
Dichtgummi der Waschmaschine Miele W1 ausbauen
5. Front der Miele Waschmaschine W1 öffnen

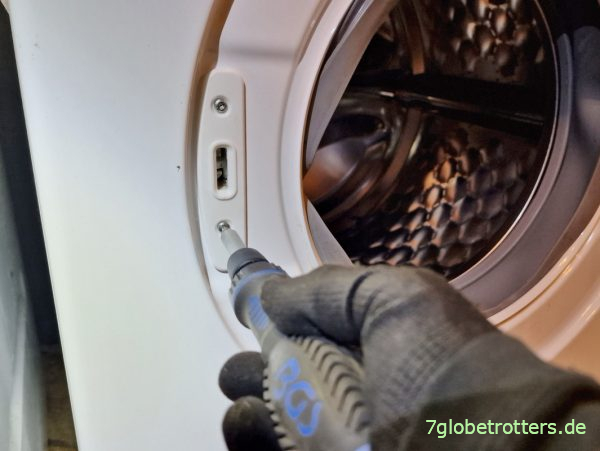

Zwei Schrauben an der Türverriegelung rausdrehen (Torx 20, 18 mm) und die innen mit 4 Nasen gesicherte Kappe vorsichtig abnehmen.
Schrauben der Tür Verriegelung der Miele Waschmaschine W1 öffnen
Hier sind noch einmal die Haltenasen für die Abdeckung vom Türschloss der Waschmaschine von hinten zu sehen.
Haltenasen für die Abdeckung vom Türschloss der Waschmaschine
Die beiden Schrauben vorn oben links und oben rechts an der Frontplatte rausdrehen Torx 20, 10 mm
Obere Schrauben Frontplatte Miele Waschmaschine W1 rausdrehen
Eine größere Schraube genau unterhalb der Türöffnung rausdrehen (Torx 30, 10 mm).
Schraube TX30 unter der Waschtrommel
Zwei Plastikschnapper links und rechts oben hinter der Frontverkleidung nach unten drücken und die Frontplatte nach oben abnehmen.
Miele Waschmaschine W1 zerlegen
Miele Waschmaschine W1 zusammenbauen
1. Kontrolle der Waschmaschine
Beim Einbau darauf achten, dass alle Schläuche richtig in den Clipsen sitzen.
Kontrollieren, dass die Gummidichtung richtig auf der Trommel sitzt.
Abdeckung für die beiden Laugenpumpen müssen richtig sitzen.
2. Frontabdeckung der Miele W1 montieren
Jetzt die Frontplatte unten mit den Nasen in die passenden Öffnungen von oben einsetzen und zur Maschine klappen. Rechts und links oben rasten zwei Haltehaken ein.
Verschlusssystem für den Deckel der Miele Waschmaschine W1
Die beiden Schrauben oben links und rechts der Frontabdeckung eindrehen.
Die große Schraube direkt unter der Trommel eindrehen (TX30).
Hinter die Front greifen und das Türschloss sauber montieren und festschrauben. Wenn das nicht richtig ist, geht die Tür nicht zu.
Frontabdeckung der Miele W1 montieren
3. Bedienteil der Waschmaschine W1 montieren
Bedienelement von oben in die Nuten einsetzen und an die Waschmaschine klappen.
Das Bedienteil der Waschmaschine mit der Schraube im Waschmittelbehälter fixieren.
4. Gummidichtring am Bullauge fixieren
Kontrollieren, dass die Türdichtung richtig auf der Waschtrommel sitzt und vom Federribg gehalten wird.
Türdichtung außen ordentlich um die Kante an der Trommelöffnung legen.
Spannring soweit wie möglich sauber in die Nut einlegen, dann den Spannring unten mit dem Knie fixieren und rechts oben mit einem Schraubendreher in die Führung hebeln. Vielleicht braucht man am Anfang noch eine helfende Hand. Ab dem 3. Zusammenbau der Miele Waschmaschine geht die Montage des Spannrings dann schneller.
Spannring der Miele Waschmaschine W1 montieren
Türschließung kontrollieren.
5. Deckel der Miele Waschmaschine montieren
Deckelplatte hinten einhängen, nach vorn ziehen und runterdrücken.
Mir den beiden Schrauben vorn rechts und links den Deckel fixieren.
Waschmittelfach einsetzen.
Ausrichtung der Waschmaschine mit der Wasserwaage kontrollieren und gegebenenfalls die Gummifüße neu einstellen.
Strom und Wasser wieder anstellen.
Abschluss der Montage der Miele Waschmaschine W1
Öffnen der Miele Waschmaschine von hinten
Auf der Rückseite der Miele Waschmaschine befinden sich Antrieb und Motor. Ich habe unsere Waschmaschine noch nicht von hinten geöffnet, aber da sind nur 8 Schrauben Torx 20, dann kann man die Klappe abnehmen. Mehr ist das nicht. Vorher natürlich noch den Stecker ziehen und die Waschmaschine stromlos machen.
Reparaturanleitung Miele Waschmaschine W1
Fehlermeldungen und Anleitung Miele
Mit der Anleitung sollte das Öffnen der Waschmaschine W1 nicht länger als 5 Minuten dauern.
- Auflistung der möglichen Displaymeldungen (Miele): Klick
- Bedienungsanleitung zur Miele Waschmaschine W1 (Miele): PDF-Datei
Werkzeug für das Öffnen der Waschmaschine
An Werkzeug für das Öffnen der Miele Waschmaschine W1 braucht man nur einen Torxschraubendreher TX20 und TX30 sowie für das Reinfummeln des Dichtrings einen kräftigen Schlitzschraubendreher.
- Die 7 Jahre alte BitBox mit der Mini-Knarre ist praktisch beim beengten Zerlegen einer Miele Waschmaschine (Projahn 4095): Klick
- Die Bits passen natürlich auch in den Ratschenschraubendreher (BGS 9150): Klick
- Satz Torxschraubendreher (BGS 7841): Klick
❤️ Unterstütze das Miele Werkstatthandbuch
Auch diese Reparaturanleitung für die Miele W1 ist kostenlos und frei von Werbeanzeigen oder Cookies, war aber für mich ganz und gar nicht umsonst und macht dazu noch viel Arbeit. Wenn du das gut findest, dann lasse mir gern mit einer kleinen Spende ein „Weiter so!“ da.
Vielen Dank, hat mir sehr geholfen. Hatte dummerweise einen größeren Metallbügel mit gewaschen, der mir dann die Türdichtung herausgedrückt und beschädigt
hat.
Super, vielen Dank. So eine Rückmeldung motiviert immer für solche Beiträge.
Auch von mir ein dickes Danke für die Anleitung!
Danke für die Rückmeldung. Das motiviert.
Tolle Anleitung. Danke !
Hat mir gut geholfen! Nachdem der Deckel runter war, war es nur ein abgesprungener Schlauch der Wasserzufuhr.
Die stecken am Einspülfach nur so lose drauf und sind nicht gesichert!? Bei einem 1000.-€ Gerät sollten doch 10 Cent für ein paar Schlauchklemmen drin sein. Oder
Ja, und was auch schlimm ist, dass man hier als Laie ohne jeden Bezug zu Miele Reparaturanleitungen schreiben muss und es keine richtigen Werkstatthandbücher gibt. Das scheint alles irgendwie Geheimwissen der professionellen Monteure zu sein.
bei meiner W1, deckel nach reindrücken der beiden seitlichen schrauben erst vorne anheben, dann nach hinten schieben! trotzdem danke für die beschreibung
Ja, das Öffnen des Deckels der Miele ist schwer zu beschreiben. Aber du triffst es genau.
Hallo,
ich habe zwar auch so eine mit den 2 Laugenpumpen, aber weder am Deckel noch hinter dem Spülmittelfach eine Schraube, habe daher die Front nicht abbekommen. Mußte dann die Rückwand abbauen, um die Stoßdämpfer auszubauen, die waren nach 5 Jahren bereit kaputt, beim Schleudern hat es geknallt wie aus einem Maschinengewehr. Ob die jetzt wirklich kaputt sind, kann ich trotzdem nicht sagen, weil sie eigentlich noch sehr stramm gehen. Allerdings quillt Fett unten raus. Werde jetzt versuchen, alternative Dämpfer zu bekiommen, den die „Originalen“ kosten das vierfache. Drückt mir die Daumen bei der weiteren Reparatur.
Ist ja gut, dass du dir helfen konntest, aber irgendwie muss doch die Waschmaschine auch von vorn zu öffnen sein.
