Laugenpumpe ausbauen und prüfen Miele W1
Anleitung zum Ausbau der beiden Laugenpumpen aus der Miele Waschmaschine W1 sowie zur Prüfung auf Funktion.
Laugenpumpe ausbauen und prüfen Miele W1
Laugenpumpe ausbauen Miele W1
Für den Ausbau der Laugenpumpe muss man erstmal Platz schaffen. Dafür gibt es einen extra Beitrag für das Öffnen der Miele Waschmaschine W1 von vorn.
Kuchenblech oder ähnliche Schale unterlegen und die beiden Deckel abschrauben. Da kommt ca 1 Liter Wasser raus.
Abdeckung der Laugenpumpe abnehmen.
Abdeckung der Laugenpumpe
Dazu die beiden Halteclipse der Laugenpumpenabdeckung der Miele Waschmaschine auf der Rückseite lösen. Erst rechts, dann hinten herum greifen und den linken Clip lösen.
Halteclipse der Laugenpumpenabdeckung der Miele Waschmaschine
Spannschellen der Gummischläuse mit der Wasserpumpenzange zusammendrücken und die 3 Gummischläuche abziehen.
Untere Halteschraube lösen (Torx 20) und Pumpe durch seitliches Verschieben rausnehmen. Hinten links ist noch unten ein kleiner Haken.
Die beiden Schutzhauben auf den Elektroanschlüssen abclipsen und nach oben abnehmen.
Die zwei Elektrostecker an den Laugenpumpen hinten auf den Ventilen beschriften und abziehen.
Elektrostecker an den Miele-Laugenpumpen
Doppellaugenpumpe nach vorn herausnehmen.
Ausgebaute Doppel-Laugenpumpe Miele Waschmaschine
Laugenpumpen nummerieren, um Verwechslungen beim Einbau auszuschließen
Die Pumpen sind mit einem Bajonett-Verschluss am Gehäuse der Laugenpumpe befestigt. Zum Ausbauen den kleinen Hebel seitlich rechts nach vorne drücken und die Pumpe durch drehen lösen.
Ausgebaute Laugenpumpen der Miele Waschmaschine W1
Miele Laugenpumpen prüfen
Eine elektrisch intakte Laugenpumpe sollte zwischen den beiden Kontakten einen sinnvollen Widerstand haben. Also irgendwas zwischen 100 bis 300 Ohm. Wenn ein Elektromotor einen Widerstand gegen Unendlich hat, ist der Durchgang defekt und der Motor, hier die Laugenpumpe, auszutauschen.
Die Pumpen mit 2 Kontakten können auch mit 230 V beaufschlagt werden und auch so auf Funktion getestet werden. Aber Vorsicht, dass ist richtiger Strom. Und Laugenpumpen mit 3 Kontakten gehen bei 230 V kaputt. Widerstand messen zur Funktionsprüfung der Laugenpumpen ist da wesentlich besser.
Widerstand der Miele Laugenpumpen prüfen
Meine vier Jahre alten Laugenpumpen funktionieren. Zumindest sind Widerstandsmessung und Funktionstest positiv. Die Laugenpumpe 1 links hat einen Widerstand von 216 Ohm, die Laugenpumpe 2 rechts von 145 Ohm.
Einbau Doppellaugenpumpe in der Waschmaschine W1
Zum Zusammenbau die beiden Laugenpumpen an ihren Platz im Laugenpumpengehäuse mit dem Bajonettverschluss einbauen. Wenn man vor der Maschine sitzt, müssen die Elektroanschlüsse leicht schräg nach links oben zeigen.
Die nummerierten Stecker richtig aufstecken und mit den Plastikkappen schützen.
Pumpengehäuse in die Führung schieben und mit der Schraube wieder am Rahmen der Waschmaschine fixieren.
Gummischläuche aufstecken und festspannen.
Blende der Doppellagenpumpe aufclipsen.
Schraubdeckel der beiden Laugenpumpen aufschrauben. Die kann man nicht verwechseln.

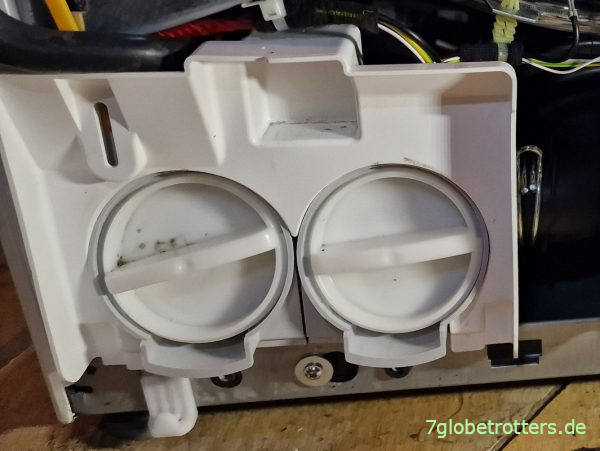

Miele Doppellaugenpumpe in der Waschmaschine W1
Infos und Quellen zur Laugenpumpe
- Auflistung der möglichen Displaymeldungen (Miele): Klick
- Ersatzteilnummer Laugenpumpe 1 links: Miele 10908770 (Ablaufpumpe Miele 10908770 HANNING DPS25-365 für Waschmaschine, 130 €, 216 Ohm)
- Ersatzteilnummer Laugenpumpe 2 rechts: Miele 10908780 (Laugenpumpe DPS25-375 220-240V, 85 €, 145 Ohm)
