Keilriemen spannen Mercedes T2N

Anleitung zum Spannen quietschender Keilriemen der Lichtmaschine und Lenkhelfpumpe beim Mercedes T2N mit OM 364.

Keilriemen spannen am Mercedes T2N

Keilriemen spannen am Mercedes T2N

Grundregeln für das Spannen der Keilriemen Mercedes T2N

Für den Wechsel der Keilriemen am OM 364 gibt es ja schon einen eigenen Beitrag. Aber die dortige Beschreibung für das Spannen der Keilriemen ist geschummelt, denn da war ja für ein paar grundlegende Wartungsarbeiten der Kühler ausgebaut.

Nun muss ich die Keilriemen nach einem Grundbetrieb nachspannen. Diesmal allerdings ohne Erleichterungen durch ausgebauten Kühler. Es ist normal, dass die Keilriemen erst einmal einlaufen müssen. Und jetzt quietschen die neuen Keilriemen wieder. Wenn man bei laufendem Motor mal vorn reinschaut, sieht man die Keilriemen flattern.

Beim Spannen der Keilriemen muss immer die richtige Reihenfolge der Arbeitsgänge eingehalten werden, um Schäden an den Lagern und Silentbuchsen zu verhindern. Also immer zuerst den Keilriemen A zum Generator spannen (großer, unterer Doppelkeilriemen). Dann erst den Keilriemen B zur Lenkhelfpumpe (kleiner, oberer Einzelkeilriemen).

Unteren Doppelkeilriemen A zum Generator spannen

Das Spannen der Keilriemen beginnt unten an der Lichtmaschine. Hier ist noch einmal das Foto von det Lichtmaschine mit den beiden Doppelkeilriemen. Mit eingebautem Kühler kriegt man dieses Panorama natürlich nicht zu Gesicht. Aber so ist die Lage der Fußschraube unten an der Lichtmaschine sowie die Spannmutter mit der Klemmschraube gut zu sehen.

Fußschraube, Klemmschraube und Spannmutter Keilriemen Generator

Fußschraube, Klemmschraube und Spannmutter Keilriemen Generator

1. Fußschraube lösen

Bevor der untere Doppelkeilriemen gespannt werden kann, muss die Fußschraube am Generator-Träger gelöst werden. Das geht am besten von unten. Bei meinem OM 364 halte ich von vorn einen 8er Inbusschlüssel und löse die Sechskantmutter der Fußschraube mit einer 17er Nuss von hinten. Die Mutter muss nicht ab, sondern nur gelöst werden.

Lösen der Fußschraube am Generator als 1. Schritt zum Keilriemen spannen

Lösen der Fußschraube am Generator als 1. Schritt zum Keilriemen spannen

2. Klemmschraube der Spannvorrichtung zur Lichtmaschine lösen

Die Klemmschraube an der Spannvorrichtung mit einer Langnuss SW 19 lösen und die Mutter mit einem Ringschlüssel SW 19 gegenhalten. Wenn die Schrauben erst einmal gelöst sind und auch mal einen Tropfen Öl gesehen haben, funktioniert das problemlos auch bei eingebautem Kühler.

Lösen der Klemmschraube am Generator zum Keilriemen spannen

Lösen der Klemmschraube am Generator zum Keilriemen spannen

3. Unteren Keilriemen A spannen

Dann werden die beiden Keilriemen zur Lichtmaschine mit der 19er Spannmutter gespannt. Das funktioniert wegen des lang überstehenden Gewindes am besten mit einem altmodischen Rohrsteckschlüssel SW 19. Meine Langnuss SW19 geht gerade so.

Die Keilriemenspannung ist ideal, wenn sich die beiden Keilriemen auf der längsten Laufseite etwa 1 cm herunterdrücken lassen. Ansonsten kann man zwischendrin auch mal den Motor anmachen und sehen, ob die Keilriemen flattern oder hören, ob die Keilriemen quietschen.

Doppel-Keilriemen zur Lichtmaschine spannen am Mercedes T2N

Doppel-Keilriemen zur Lichtmaschine spannen am Mercedes T2N

4. Klemmschraube der Spannvorrichtung festziehen

Wenn die Keilriemenspannung stimmt, die Klemmschraube an der Spannvorrichtung des Generators festziehen (45 Nm / SW 19). Mit einem 19er Ringschlüssel gegenhalten.

Klemmschraube Keilriemen-Spannvorrichtung am Generator anziehen

Klemmschraube Keilriemen-Spannvorrichtung am Generator anziehen

5. Fußschraube der Lichtmaschine anziehen

Zuletzt die Sechskantmutter am Generator-Träger von hinten unten festschrauben (40 Nm, SW 19). Dabei die vordere Träger-Lagerbuchse mit einem 8er Inbusschlüssel gegenhalten.

Fußschraube am Generator anziehen

Fußschraube am Generator anziehen

Oberen Keilriemen B zur Lenkhelfpumpe spannen

Auch das Foto von der Spannvorrichtung der Lenkhelfpumpe stammt noch von meiner Aktion des Wechsels der Keilriemen bei ausgebautem Kühler. Drehpunkt der Lenkhelfpumpe ist die Fußschraube. Die Einstellung erfolgt mit der Spannmutter, die durch die Klemmschraube fixiert wird.

Fußschraube, Klemmschraube und Spannmutter an der Riemenscheibe der Lenkhelfpumpe

Fußschraube, Klemmschraube und Spannmutter an der Riemenscheibe der Lenkhelfpumpe

Zum Spannen des Keilriemens zur Lenkhelfpumpe muss man also wie folgt vorgehen:

6. Fußschraube der Servopumpe anlösen

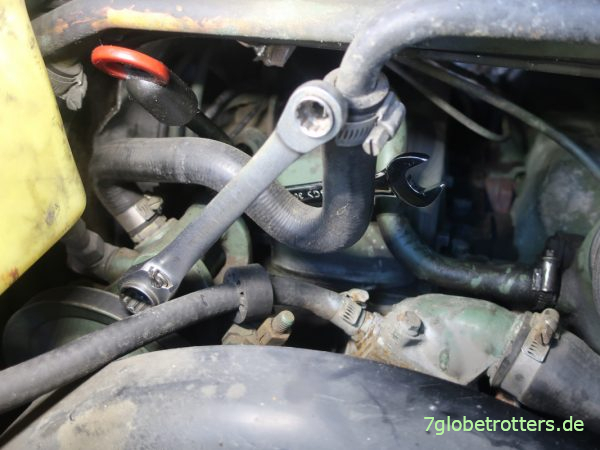

Fußschraube drr Servopumpe mit zwei 17er Schlüsseln lösen. Nur ein bisschen, damit sich die Servopumpe beim Spannen des Keilriemens frei bewegen kann und nicht verspannt.

Fußschraube der Lenkpumpe lösen

Fußschraube der Lenkpumpe lösen

7. Klemmschraube Servopumpe lösen

Die Klemmschraube an der Servopumpe verhindert, dass sich die Spannvorrichtung des  Keilriemen zur Lenkpumpe alleine verstellt. Da ich jetzt aber die Keilriemenspannung erhöhen will, muss die Klemmschraube SW 19 gelöst werden. Wieder nur lösen, nicht rausschrauben.

Klemmschraube der Spannvorrichtung Keilriemen zur Lenkpumpe

Klemmschraube der Spannvorrichtung Keilriemen zur Lenkpumpe

8. Keilriemen Lenkhelfpumpe spannen

Wenn der Keilriemen bei Lenkbewegungen quietscht, ist der Keilriemen zu schlaff eingestellt und muss nachgespannt werden. Theoretisch soll sich der Keilriemen an der langen Seite 1-1,5 cm durchdrücken lassen. Praktisch komme ich mit dieser Angabe nicht so richtig hin. Ich stelle einfach so lange nach, bis der Keilriemen nicht mehr quietscht.

9. Spannvorrichtung Lenkhelfpumpe fixieren

Wenn der Keilriemen B richtig gespannt ist, die Spannvorrichtung der Lenkhelfpumpe fixieren. Dazu zuerst die Sechskantschraube am Klemmstück festschrauben (50 Nm, SW 19).

Fußschraube Lenkhelfpumpe OM 364 A anziehen

Fußschraube Lenkhelfpumpe OM 364 A anziehen

10. Fußschraube der Servopumpe anziehen

Zuletzt noch die Fußschraube der Lenkhelfpumpe festschrauben. Dabei mit einem Ringschlüssel gegenhalten (SW 17). Ringschlüssel sind viel besser als Maulschlüssel, da man den Schraubenkopf nicht rundlutschen kann. Zumindest nicht so einfach.

Anziehen der Fußschraube der Servopumpe

Anziehen der Fußschraube der Servopumpe

Infos zum Keilriemen spannen am OM 364 A

Nach entsprechender Vorbereitung und Gängigmachung der Schraubverbindungen ist das Spannen der Keilriemen am Mercedes T2N in 10 Minuten erledigt. Tatsächlich habe ich die Reihenfolge auch ein wenig geändert und zuerst nur die Schrauben gelockert und die Keilriemen eingestellt. Dann bin ich gefahren, hab die Keilriemen auf erneute Quietschgeräusche getestet und dann erst die Klemmschrauben und Fußschrauben angezogen. Man darf das Anziehen halt nur nicht vergessen, sonst rütteln die Schrauben raus und es fliegt einem alles um die Ohren.

Werkzeug zum Keilriemen spannen am Mercedes T2N

Werkzeug zum Keilriemen spannen am Mercedes T2N

Anzugsdrehmomente und Keilriemenspannung

Die Angaben zu den Anzugsdrehmomenten stammen aus dem Werkstatthandbuch 13-1402.

  • Spannschraube an Zylinderkurbelgehäuse: 40 Nm
  • Spannschraube an Klemmstück / Generator: 45 Nm
  • Spannschraube an Klemmstück Lenkhelfpumpen-Träger: 50 Nm
  • Keilriemenspannvorrichtung Generator an Träger: 40 Nm
  • Keilriemenspannkraft Neuzustand 450 bis 500 N (45-50 kg)
  • Nachspannen mit 300 bis 400 N (30-40 kg)
  • Keilriemenspannung ohne Messgerät: ca. 1 – 1,5 cm an der längsten Seite (Jürgen)

Werkzeug zum Keilriemen spannen

  • Gute Chrom-Vanadium-Maulringschlüssel SW 17+19 (Satz BGS 9290): Klick
  • Tiefbettnüsse SW 17 + 19 für die Klemm- und Spannschrauben (Set BGS 2223): Klick
  • Inbus-Nuss 8 mm für die Fußschraube am Generator (BGS 8887): Klick
  • Gut ist auch ein langer Rohrsteckschlüssel SW 19 für die Spannschrauben (Gedore 6211880): Klick
