ᐅ Reparatur meiner defekten Webasto Diesel Standheizung

23 Jahre hat sie gehalten – meine Webasto Diesel Standheizung. Und nun ist sie defekt. Ist das nun gut oder schlecht? Fehlersuche und Reparaturversuch.

Wie funktioniert die Webasto Diesel Standheizung überhaupt?

Doch von Anfang an. Die Webasto Diesel Standheizung DBW2012 / 24 V / 11 kW hat vorn im Motorraum einen Brenner verbaut, der das Motorkühlwasser erwärmt. Ab diesem Moment sollte es dann Motorwärmwasser heißen. Aber sei’s drum. Mit diesem warmen  Wasser jedenfalls werden über zwei Heizkreise der Motor sowie die diversen Heizkörper im Kastenwagen erwärmt. Es handelt sich dabei also um eine Diesel-Wasser-Standheizung. Mit einer Leistung von 11 kW. Die Heizung macht also ganz schönen Betrieb.

Wie erfolgt die Steuerung der Diesel Standheizung von Webasto?

Die Webasto Diesel Standheizung hat schon ein Steuergerät verbaut. Dieses wird mit verschiedenen Parametern angesteuert. Zunächst gibt es da das Bedienteil, das original oben in der Dachverblendung verbaut ist.

Bedienteil der Webasto Diesel Standheizung

Bedienteil der Webasto Diesel Standheizung

Da dort ja nun das Hubbett installiert wurde, habe ich dieses Bedienteil ins Armaturenbrett verlegt. Natürlich inklusive Steuergerät sowie den ganzen Kabeln und Kleinteilen. Das war auch unproblematisch.

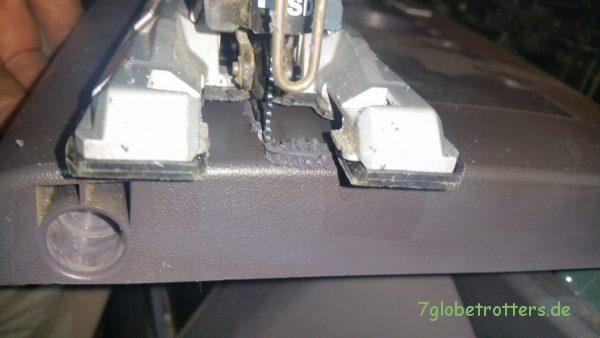

Ein Loch im Armaturenbrett für das Bedienteil der Standheizung

Ein Loch im Armaturenbrett für das Bedienteil der Standheizung

Dazu gibt es noch einen Temperaturregler oberhalb der Schiebetür. Ein weiterer Einflussfaktor für den Start der Diesel Standheizung ist der Wärmeregler für den Wärmetauscher im Fahrgastraum des Kastenwagens. Die Webasto Diesel Standheizung läuft also nur an, wenn die Temperatur kleiner ist als die am Raumthermostat eingestellte Temperatur, wenn der Wärmetauscher auf volle Wärmeanforderung gestellt ist und natürlich wenn am Bedienteil aufs Knöpfchen gedrückt wird. So ganz nebenbei sollte natürlich auch genügend Strom und Diesel vorhanden sein. Weitere Kontrollparameter sind die Temperatur des Wasserkreislaufs sowie des Heizgerätes selbst. Wahrscheinlich gibt es auch noch mehr Einflussgrößen auf den sicheren Betrieb der Webasto Diesel Standheizung.

Und all diese Faktoren regelt ein Steuergerät. Es gibt also nicht nur Ein und Aus, sondern eine ganze Palette von Faktoren, die erfüllt sein müssen, damit die Webasto Diesel Standheizung sicher funktioniert.

Wie sucht man nach einem Defekt der Webasto Diesel Standheizung?

Die Fehlersuche sollte eigentlich mit der Suche nach dem Webasto Handbuch anfangen. Das steht selbst für meinen alten Typ noch im Internet. Anhand des Handbuchs kann man sich natürlich erst einmal einen Überblick über die verschiedenen Fehlerursachen und die Vorgehensweise zu deren Behebung verschaffen. Bei mir war es so, dass die Heizung sicher anläuft, aber nach etwa 30 Sekunden wieder abschaltet. Dies lässt darauf schließen, dass die Einflussfaktoren, die einen Start der Heizung verhindern, schon einmal richtig funktionieren. Also sind Wärmeregler und Raumthermostat richtig eingestellt und angeschlossen. Die Heizung läuft also an, schaltet aber aufgrund eines nicht erfüllten Sicherheitsparameter wieder aus.

Dies könnte nun zum Beispiel fehlender Diesel, Überhitzung der Anlage oder zu geringe Stromversorgung sein. Also erst Mal alle Kabel prüfen.

Sitzen alle Kabel an der Webasto Diesel Standheizung

Sitzen alle Kabel an der Webasto Diesel Standheizung?

Bei mir hat mangelhafte Stromversorgung zum Abschalten der Heizung geführt. Von den 24 Volt am Eingang hat das Steuergerät nur 5 Volt rausgelassen. Doch wo verschwindet der ganzen Strom? Natürlich irgendwo im Steuergerät SG 1564/24V. Da drin hat zuletzt ein Relais verrückt gespielt und wie wild geklappert. Aufgemacht habe ich es schon einmal. Schließlich hoffte ich, vielleicht ein durchgebranntes Relais zu sehen. Doch von außen sieht man den Teilen jedenfalls nichts an. Zumindest für mein nicht elektronisch geschultes Auge. Irgendwo jedenfalls geht im Steuergerät der Strom verloren.

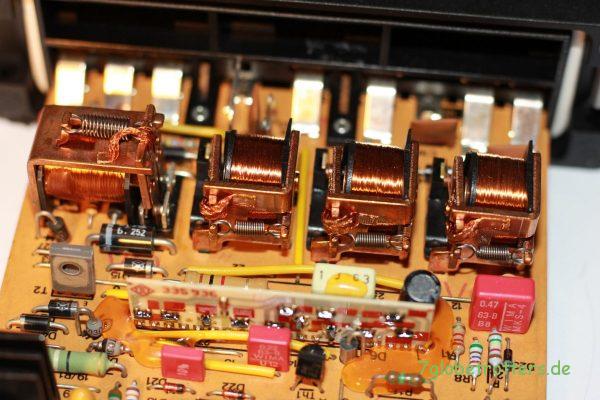

Steuergerät der Webasto Diesel Standheizung

Steuergerät der Webasto Diesel Standheizung

Wie kann man das Steuergerät der Webasto Diesel Standheizung reparieren?

Am liebsten würde ich das Steuergerät ab- und einen einfachen Ein/Aus-Schalter anklemmen. Aber es soll ja alles auch ein bisschen sicher sein. Also werde ich wohl oder übel das Steuergerät austauschen  müssen. Aber sicherheitshalber baue ich mir parallel zu der Webasto Diesel Standheizung, die sowieso zu viel Strom verbraucht, eine Gasheizung ein. Die funktioniert dann tatsächlich nur noch mit einem Ein/Aus-Schalter und einem Raumthermostat. Das sollte eigentlich vollkommen ausreichen.

Und die Webasto Diesel Standheizung habe ich bislang sowieso meist nur zum Vorwärmen des Motors genutzt.

Weitere Informationen zur Webasto Diesel Standheizung

Typ: Webasto Diesel Standheizung DBW2012 / 24 V / 11 kW

Steuergerät:  SG 1564/24V

Link zum Werkstatthandbuch: Klick

Hier geht es weiter zu einem Versuch der Reparatur des Steuergeräts SG1564/24V.
